Фундамент под печь в бане на винтовых сваях

Особенности устройства основания для кирпичной печи

Фундамент для печи из кирпича

В тех случаях, когда планируемая масса готовой печи превысит 750 кг, требуется предварительно выложить фундамент под кирпичную печь.

Появившиеся в последние годы технологии сделали возможной установку печи практически любой массы непосредственно на чистовые полы.

Нужен ли фундамент под печь в указанных случаях? Безусловно, да. Просто перечень выполняемых работ будет несколько иным. А к полам предъявляются более жёсткие требования по прочностным характеристикам: лаги и роловые доски не должны прогибаться.

Излишнюю массу печи в указанном случае распределяют:

Печь, которая кладётся подобным образом, стараются при кладке облегчить максимально за счёт того, что её стенки утолщаются только в случае крайней технической необходимости.

Дымоходы стремятся максимально облегчить за счёт использования асбоцементных насадных труб, и утепления из того же материала.

Расчёт фундамента под печь зависит от её массы, которую, в первом приближении, можно рассчитать, руководствуясь следующей информацией. масса одного кубометра кирпичной кладки ориентировочно весит 1350 кг.

Фундаменты кладутся из бутового камня, кирпича или заливаются бетоном. Во влажных грунтах предпочтительнее применять для этих целей кирпич-железняк, что не исключает использования для этих целей бутового камня или бетона.

«Самое главное требование, предъявляемое к фундаменту под печь в бане, это надежность и неподверженность подвижкам грунта. Чтобы его обеспечить, необходимо точно знать, на каком типе грунта стоит баня, и на какую глубину он промерзает. Если такой информацией вы не обладаете, то следует обратиться в
геологическую службу вашего региона, у них есть все данные.

Перед тем как сделать фундамент под печь, необходимо рассчитать ее вес. От этого будут зависеть размеры фундамента и его глубина. 1 м3 кирпичной кладки весит 1350 кг, сюда уже входит вес кирпичей и вес цементного раствора. Для
просчета веса конструкции печи необходимо умножить общий объем кладки (печи) на 1350 кг. Для печи весом 750 кг отдельный фундамент не нужен. Основанием под такую печь может быть лист асбеста. Сверху пола на глиняный раствор необходимо уложить лист асбеста, поверх листа асбеста следует уложить лист
кровельного железа. Этого будет достаточно для теплоизоляции пола и обеспечения пожаробезопасности. Размеры листов асбеста и железа должны превышать размеры печи на 25 см с каждой стороны.

Если вес кирпичной печи превышает 2 тонны, то под нее необходимо обустраивать заглубленный
бетонный фундамент. Также основанием для обустройства подобного фундамента может служить тип грунта – пористая глина или лессовый грунт. Пористая глина, насыщаясь водой, сильно расширяется, особенно при замерзании. А лессовый грунт, намокая, просто превращается в жижу. Поэтому на таких грунтах
строится фундамент глубиной ниже промерзания грунта зимой»

Требования к несущему основанию или фундаменту банной печи

Конструкция и материал изготовления фундамента должны обеспечивать статичность печи и безопасность её эксплуатации. Исходя из этих требований, основание отопителя, не зависимое от основного фундамента здания или являющееся его частью, должно обладать следующими характеристиками:

Кроме того, есть ряд правил, применяемых к независимым печным :

Наиболее грамотным технически, а следовательно, и надёжным, является проектирование печного фундамента на стадии разработки проекта строения, когда максимально учитываются все имеющиеся факторы:

Некоторые табличные значения для устройства фундамента каменной печи в грунтах различных типов. *

Если же печь для бани возводится в уже существующем строении, то её основание сооружается с учётом известных параметров фундамента постройки.

Наиболее проста ситуация, когда здание выстроено на монолитном железобетонном фундаменте-плите, и проблема сводится только к размещению и компоновке печи относительно имеющихся строительных конструкций.

Подходит ли такое основание для каркасника?

Стены каркасных домов изготовлены из дерева или металла, поэтому сооружения можно отнести к легковесным и малоэтажным конструкциям. Как правило, такие постройки оказывают умеренные нагрузки на грунт, поэтому не смысла возводить дорогостоящие ленточные и плитные основания.

Для участков со сложным рельефом свайный фундамент станет практичным и выгодным с точки зрения стоимости решением.

Какие опоры можно использовать?

применимы все виды свай:

Забивные опоры представляют собой столбы (деревянные, металлические, железобетонные), которые с помощью специальной техники вводятся в грунт на глубину промерзания земельных масс. Чтобы правильно выбрать тип силовых элементов, необходимо рассчитать проектные нагрузки и сопоставить их несущей способностью грунта.

Вес деревянных каркасных домов позволяет использовать забивные опоры из бруса. Под сооружением со стенами из металла устанавливают металлические или железобетонные конструкции с небольшим диаметром.

Технология закладки буронабивных свай доступна для домашнего домостроения. Монтаж усложняется необходимостью бурения скважин в почве, а также сбора армирующего каркаса. Под одноэтажные каркасные постройки из дерева можно заложить фундамент без армирования, но срок службы конструкции будет значительно ниже.

Вкручивание винтовых свай (металлических и железобетонных) – быстрый способ возведения фундамента

В свою очередь металлические винтовые сваи можно быстро вкрутить ручным способом, при этом допустимые нагрузки фундамента позволяют силовой конструкции удерживать вес каркасного дома в течение 50–100 лет.

Плюсы и минусы

Преимущества технологии с использованием отдельных опорных элементов:

Недостатки опорных свай:

Устройство монолитных печных фундаментов

Схема устройства монолитного бетонного фундамента для банной печи представлена на следующем изображении. Схема отчетливо отображает основные слои, из которых состоит конструкция.

Прежде чем приступать к изучению последовательнос ти обустройства фундамента, ознакомьтесь с несколькими полезными рекомендациями в отношении каждого основного этапа работы.

Функции основы для будущей заливки берет на себя утрамбованная подушка из песка толщиной 15-20 см и аналогичный слой щебня.

Арматурную сетку настоятельно не рекомендуется укладывать непосредственно на основание. Между ними следует выдерживать в среднем 50-миллиметровое расстояние, для обеспечения которого прекрасно подойдут уже знакомые фиксаторы.

Принцип использования фиксаторов

Заливку бетона нужно постараться выполнить в один прием. Непосредственно бетонный раствор должен соответствовать ряду требований:

• иметь класс прочности не ниже М-300;
• соответствовать коэффициенту водопроницаемост и на уровне от W 8;
• иметь морозоустойчивос ть не меньше F 200.

Приведенные показатели позволят получить максимально надежный и прочный фундамент. Если вы строите сравнительно нетяжелую печь, можете использовать материал с более скромными характеристиками .

Пошаговое руководство по самостоятельному устройству монолитного фундамента приведено в следующей таблице.

Таблица. Заливка фундамента

Выберите подходящий тип основания для вашего случая

Подготовьте проект и сделайте разметку

Приступайте к земляным работам

Выполните гидроизоляцию опалубки

Уложите армирующую сетку

Какими они бывают

Винтовые сваи различаются между собой по довольно большому числу параметров. Это может быть и длина, и вес. Но всё же главную роль играет тип крепления лопастей и диаметр.

По типу крепления лопастей они делятся на:

Естественно, наиболее надёжным считаются сваи с литой лопастью, особенно изготовленные из оцинкованной трубы. Выше и их несущая способность, которая может достигать шести тонн. Но они меньше подходят для потребителей с ограниченным бюджетом, поскольку их стоимость на четверть выше сварных.

Сама по себе их теоретическая надёжность не является гарантией качества на практике. Относительная сложность, которую имеет технология, необходимость делать точный расчёт, повышает опасность наткнуться на халтуру. Потребителю стоит проверять сертификаты и другие документы на литые наконечники.

Сварные винтовые сваи, в свою очередь, менее надёжны, но и заметно дешевле. Но дешевизна тут достигается использованием менее качественных материалов. А бывает, и менее качественной работой. Строители рискуют тем, что лопасть оторвётся и вырастет нагрузка на соседние сваи, дом просядет.

Изначально эти трубы применяются в нефте-газовой промышленности.

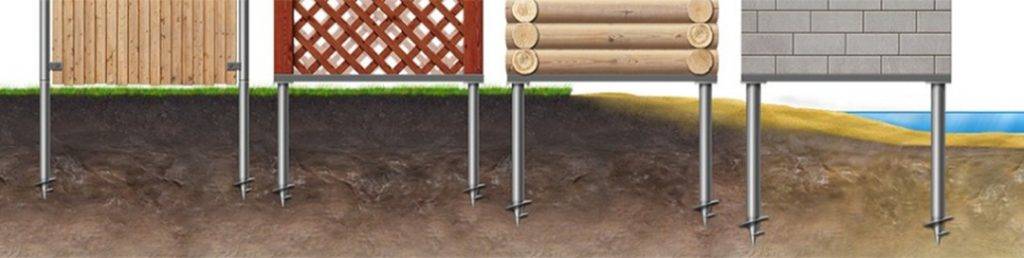

Существует довольно большое разнообразие диаметров свай. Всё зависит от того, для каких целей они будут применяться. Чем тяжелее постройка, тем больше должен быть диаметр. На сегодняшний день самыми популярными являются такие сваи:

Наиболее тонкие делают в большинстве случаев сварными и ставят для заборов. Сваи же от 89 мм популярны в домостроении. Средняя несущая способность свай варьируется в зависимости от диаметра и толщины стенок трубы в пределах 4–7 тонн. Этого вполне достаточно для абсолютного большинства проектов частных жилых домов, в том числе и возводимых на сложных почвах.

Конечно, не стоит рисковать и возводить капитальный дом на фундаменте из 89-миллиметровых свай, лучше начинать со 108-миллиметровых, если дом из бруса или бревна и имеет небольшие размеры. Для домов из тяжёлых брёвен или пеноблоков уже вполне подходят сваи в 133 мм.

Маркировка свай по диаметру обычно выглядит так: СВ:133х350, где буквы обозначают, что это «свая винтовая», первые цифры — диаметр в миллиметрах, а последние — диаметр лопастей.

Оголовки

Другой важной частью конструкции являются оголовки. Их главное предназначение — работать как опора для плит или балок дома

Их устанавливают не всегда (например, в них нет необходимости, если дом строится из пенобетона), но когда они нужны, то их установка обязательна.

Оголовки делятся на несколько категорий. Во-первых, они бывают:

Первый вариант используется при наиболее распространённом, ручном, вкручивании свай. Последние вкручиваются на глубину промерзания грунта, после чего их концы срезаются, так, чтобы они были на одной высоте. После этого одевают изделие.

Что касается приваренных оголовков, то их основных применением являются винтовые сваи, вкручиваемые ямобуром. Главным преимуществом такого способа крепления является то, что внутрь сваи не попадают её главные враги — влага и воздух, что снижает уровень коррозионности.

Также оголовки бывают в зависимости от формы:

Разную форму используют для укладки на них разных типов перекрытий. П-образные оголовки служат как опора для балок и только для них, в то время как Т-образные применяются как для балочного, так и для плиточного ростверка. Верхняя часть оголовка может быть в виде круга, квадрата или любой другой фигуры.

Что касается размеров, то они полностью зависят от диаметра сваи и удельного веса конструкции, которая будет опираться на оголовок. Их делают так, чтобы внутренний диаметр несколько превышал размер сваи. Оголовки также бывают простыми и усиленными. Последние делают с четырёхсторонними косынками и из особо прочных марок стали.

Какие опоры выбрать?

Относительно условий эксплуатации фундамента под теплогенерирующим устройством нужно учитывать резкие температурные перепады, которые практически всегда приводят к преждевременному разрушению силовых конструкций.

Зная общий вес обогревающего устройства, выбирают параметры винтовых свай. Как правило, используют изделия с диаметром стержня 89 или 108 мм, которые отличаются грузоподъемностью 3 и 4,5 т соответственно.

Длину сваи выбирают, исходя из двух условий:

Для московских регионов с точкой промерзания на глубине 1,5 м подойдут сваи длиной 200–250 см.

Слив в бане на винтовых сваях

Приподнятый на винтовых опорах пол бани может утепляться с внешней стороны засыпкой перлитом или обычным пенопластом. Вывод из моечного отделения и парной обязательно через сильфон и колено подключают к пластиковой канализационной трубе. Отстойник обязательно должен иметь сливной и промывочный краны, в противном случае будет сложно чистить его и сливать воду, если баня на сваях будет зимовать без нагрузки.

Если парилкой планируют пользоваться круглогодично, то сливной трап или гофр ставят без сильфона, а приемное отверстие обязательно закрывают съемной крышкой. Для зимних бань на сваях использование трапа не рекомендуются, так как водяной затвор внутри корпуса может замерзнуть и разорвать крепежный фланец.

Процесс изготовления

Прежде всего необходимо провести разметку площадки, определиться с количеством и расположением точек установки свай- в этих местах установить колышки

Перед монтажом опор важно проверить диагонали, углы. Тщательно контролируется и расстояние между опорами

На начальном этапе винтовые сваи вкручивают в грунт. В местах, где они будут установлены, следует заранее сделать ямки глубиной 10-15 сантиметров.

Опоры ввинчивают в почву с помощью штанги, при этом важно контролировать вертикальность входа элемента в почву. Углубление проводится до тех пор, пока опора не достигнет уровня, на котором почва не замерзает зимой

После того, как элементы будут завинчены в землю, верхние концы опор необходимо выровнять. Для этого используется шлифовальная машина, с ее помощью легко обрезать лишние трубы. После этого внутрь изделий должна быть залита бетонная смесь, это позволит повысить прочностные характеристики труб и значительно снизить скорость коррозии металла.

На заключительной стадии монтажа необходимо взять металлические пластины. Лучше всего использовать изделия, толщина которых составляет 10 мм. Их приваривают к каждой опоре так, чтобы они выходили за пределы стойки с каждой стороны, выступая на несколько сантиметров. Фундамент для каркасной бани на винтовых сваях (своими руками или силами подрядчика) делается точно так же.

Между собой опорные элементы могут быть соединены с помощью специальной конструкции, она получила название ростверка.

Чаще всего его делают из бетона, но может быть использован и металлопрокат, и железобетон. Конструкции делают сборными и монолитными.

Кроме того, фундамент на сваях для бани можно сделать из готового набора опорных элементов, они есть в продаже в строительных магазинах.

Если есть свободные средства, монтаж можно поручить специалистам.

Баня из бруса

Количество возводимых построек такого типа значительно увеличилось в последнее время. Работа может выполнена своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.

Важно! Все опоры перед погружением в грунт, если они были сделаны из металла, необходимо обработать антикоррозийным средством. Это значительно увеличит срок их службы

Процесс ввинчивания сваи в почву будет упрощен, благодаря наличию специальных лопастей на остром конце сваи. Изделия нужно ввинтить в почву.

Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85. Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста.

Как сделать слив?

При устройстве фундамента для бани важно сделать слив. Поскольку баня будет установлена на винтовых сваях, то обычный слив с гидрозатвором не подойдет — зимой вода в нем будет замерзать

Слив нужно спланировать так, чтобы вода в нём нигде не могла скапливаться. Для этого можно использовать обыкновенную канализационную пластиковую трубу диаметром 40 или 50мм, закрепив её, например, на металлическую ленту для монтажа гипсокартона или на другой крепеж через каждые 50-70см трубы, к нижней обвязке бани или к черновому полу.

Внимание! Минимально допустимый уклон для отвода воды — 1:30, то есть примерно 3-3.5см на 1 метр трубы. Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм

Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение

Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм. Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение.

Из бутобетона

Можно изготовить фундамент для печи в доме с применением бутового камня. Бутобетонные конструкции схожи по изготовлению с классическими бетонными основаниями.

Схема и устройство

Заранее следует измерить размеры печи и подготовить чертеж, по которому будет изготавливаться конструкция.

Схема очень схожа с чертежом обычного бетонного основания, отличием является наличие бутового камня.

Материалы и инструменты

Весь перечень инструментов и материалов полностью схож с перечнем для установки бетонной конструкции, только в растворе вместо щебня используется бутовый камень или осколки кирпича.

Технология изготовления

Подготовка котлована, опалубки и гидроизоляции производится таким же образом что и в случае с основанием из обычного бетона, различается только способ заливки и консистенция раствора. Бутовый фундамент под печь в деревянном доме заливается дольше, но он позволяет значительно сэкономить на материалах, а именно на цементе.

Таким образом за 7-10 дней бутобетонный фундамент для печки в деревянном доме будет готов, дайте ему просохнуть еще неделю, и конструкция сможет прослужить очень долго.

Бетонирование свай

После ввинчивания и вертикального выравнивания следует проверить горизонтальный уровень и сделать на каждой установке отметку. Лишнюю длину срезаем. Для этого используется болгарка. Но следим за тем, чтобы над уровнем земли длина свай была не меньше 60 см. Затем сваи бетонируют изнутри. Раствор обычный – цемент с песком. Сначала из свай выгоняем воздух, затем заливается цементно-песочный раствор. Количество раствора составляет около 35 кг на единицу. На видео Вы увидите, как правильно бетонировать сваи.

Если процесс бетонирования производится в зимнее время, то следует использовать присадки. Для того чтобы увеличить сохранность свай необходимо их покрыть двухкомпонентным полимерным составом, который защищает не только с внешней стороны, но и с внутренней. Таким образом, срок службы увеличивается до 80–90 лет.

Цены на свайно-винтовой фундамент

Стоимость фундамента на винтовых сваях складывается из стоимости самих свай их характеристик и количества, а также из стоимости монтажа. Здесь мы приведем примерный прайс-лист цен свайно-винтового фундамента из разных типоразмеров свай и цен фундамента «под ключ».

Примерные цены винтовых свай 89 диаметра

Примерные цены винтовых свай 108 диаметра

Примерные цены винтовых свай 133 диаметра

Столбчатый фундамент

Если вы решили построить деревянную баню и грунт позволяет, то можно сделать столбчатый фундамент, который позволит существенно сэкономить деньги на этом этапе строительства.

Материал для столбчатого основания бани может быть разным: кирпичные столбики, бревна, трубы из стали или асбеста, заполненные бетоном.

Именно последний вариант, пользующийся наибольшей популярностью, мы и рассмотрим.

Как залить столбчатый фундамент

Шаг 1. В намеченных углах бурят при помощи садового бура полутораметровый тоннель, диаметр которого обычно на 5-10 см больше диаметра асбестовой трубы, подготовленной для монтажа фундамента.

Шаг 2. В скважины вставляют трубы, которые должны возвышаться над поверхностью земли на 0,4 м. Чаще всего применяют изделия диаметром в 200 мм.

Шаг 3. Выравнивают трубы, ориентируясь по ватерпасу.

Шаг 4. Выполняют обратную засыпку грунта вокруг труб. В процессе отсыпки землю утрамбовывают.

Шаг 5. Внутрь трубы заливают цементный раствор приблизительно на полметра. На цементе не стоит экономить.

Шаг 6. Немного приподнимают трубу в скважине, чтобы дать цементу возможность стечь немного на дно лунки.

Шаг 7. Продолжают заливать цемент, оставив незаполненными 15 см верха трубы.

Шаг 8. Пока цемент в трубе не застыл, в него погружают арматурный прут.

Шаг 9. Теперь можно залить цемент до краев труб.

Шаг 10. Между столбами делают кирпичную кладку шириной в половину кирпича.

Шаг 11. Получившееся основание выравнивают цементом и закрывают рубероидом.

Простой и прочный фундамент для деревянной бани готов.

Ленточный фундамент, схема

Для сооружения такого основания потребуется затратить больше трудовых и материальных ресурсов. Зато оно более универсальное. Да и принцип его возведения достаточно пост.

Мелкозаглубленный ленточный фундамент — траншея

Установка опалубки плитного фундамента

Армирование ленточного фундамента

Сборка армирующего каркаса

Опалубка и армирование

Шаг 3. Подушку сверху обкладывают одним кирпичным слоем, который будет служить поддержкой для арматуры и исключит ее провисание.

Шаг 4. Устанавливают опалубку. На этом этапе необходимо позаботиться о выходе труб канализации. Для этого в опалубке делают входное и выходное отверстия и протягивают через них отрезок трубы.

Шаг 5. Готовят раствор цемента. Для этого сначала смешивают необходимое количество песка и сухого цемента, потом к этой смеси добавляют гравий и перемешивают. Добавляют воду.

Как вязать арматуру

Шаг 7. Теперь можно заливать цемент порциями. Высота каждого слоя, который тщательно выравнивают и трамбуют, не должна превышать 0,15 м.

Готовый фундамент под баню

Основание для бани готово. Для больших бань в часто сооружают столбчато-ленточный фундамент. В этом случае под внешние стены делают ленточное основание, а под внутренние – столбчатое.

Какими достоинствами обладают винтовые сваи

Стальные фундаментные сваи имеют достоинства, благодаря которых растет их популярность на строительном рынке. Это:

·        Возможно наружное утепление пола в здании.

Чтобы ускорить возведение фундаментальной основы, можно использовать специальную буровую технику.

Строительство столбчатого фундамента под печь

Фундамент столбчатого типа под печь является более выгодным вариантом, так как для его возведения не требуется вынимать большое количество грунта, и расход материалов значительно меньше.

Однако работа усложняется необходимостью монтажа дополнительного основания под печь, которое будет установлено на столбы. Для этой цели отлично подойдет железобетонная плита или рама, сваренная из стального профиля. Размер основания обязательно должен превышать параметры печи, чтобы удерживать вес конструкции и обеспечить ее устойчивость.

Столбчатое или свайное основание предотвратит негативное воздействие последствий, связанных с сезонным движением грунта, включая пучение глинистого грунта при замерзании.

Принципы монтажа винтовых свай

Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

Необходимо обращать внимание на следующие моменты:

Стандартная высота винтовых свай для бревенчатой бани составляет 6 м

При установке опор следует обращать внимание на то, чтобы отходов оставалось как можно меньше

Виды винтовых свай

Есть множество винтовых свай для фундамента и выбрать среди них какой-то один подходящий вид без подготовки довольно трудно. Поэтому перед тем, как отправляться в магазин, определяют, какими бывают эти конструкции, а также что подойдет под конкретный проект и климатические условия.

По типу грунта

В случае, если почвы на участке можно отнести к ВСЛ — грунту сезонного промерзания — сваи просто завинчивают в землю без каких-либо предварительных работ. Столбы здесь могут иметь классический тип лопастей с заваренным конусом. Углубление, где окажется столб, заполняют песком с цементом.

ВСЛМ означает вечномерзлый грунт, поэтому установка винтового столба потребует предварительного бурения в местах установки. Место установки будет заполнено песком, а вот сами сваи будут мелко нарезаны по всей длине.

Разновидности винтовых свай в зависимости от типа наконечника и грунта

По типу наконечника

Наконечники тоже разные — литые или сварные. Литой дороже, но благодаря своей крепости без повреждений может быть ввинчен в грунт почти любой сложности и плотности, даже вечномерзлый. Для этого нужно, чтобы наконечник был с зубцами по нижнему срезу, как у коронки для дрели, или сильно заостренный. Здесь погружение в землю идет до расчетной глубины.

Сварные наконечники из-за сварных швов не такие плотные, однако, они тоже часто используются, особенно для действительно небольших построек, где столбы ввинчиваются вручную. Погружение останавливается при встрече с упором, препятствием, так как дальнейшая установка может повредить наконечник, а значит испортить саму винтовую конструкцию.

Дополнительно выделяют комбинированный вид, когда совмещаются две части, конус и лопасти. Это позволяет выдержать нагрузку до 50 тонн.

По конструкции лопастей

Здесь важны размеры, количество, ведь лопастей может быть больше одной. Однолопастные винтовые сваи под дом используются только для плотных грунтов и хорошо сочетаются с литыми наконечниками. А вот многолопастные могут иметь до 6 лопастей и чем слабее грунт, тем больше лопастей потребуется столбу. Благодаря им она окажется более устойчива и погрузится равномерно.

Ширина лопастей тоже зависит от грунта, с которым предстоит работать. Широкими считаются лопасти, которые больше диаметра трубы в полтора раза или больше, обычно это от 20 до 35 см. Это позволяет им быть стабильными на слабых грунтах.

Узколопастные нужны для плотных и мерзлых грунтов, так как их проще ввинчивать.

Толщина металла для лопастей обычно от 9,5 до 12,5 мм.

Полы в бане

Обычные проливные полы, использующиеся в традиционной русской бане, в данном случае не годятся:

Оптимальным вариантом становится создание утепленного пола, с надежным гидроизоляционным покрытием. На поверхность заливается слой стяжки с заранее установленными воронками для отвода воды, которые подключаются к канализационной системе.

На стяжку укладывают напольную керамическую плитку, а для большего комфорта рекомендуется укладывать деревянные помосты с широкими планками (8-10 см) и зазорами между ними для свободного стока воды.

Положительные стороны

Главной особенностью свайно-винтового фундамента является его высокие показатели прочности. Несмотря на это, такие основания намного экономичнее ленточных и железобетонных конструкций. В этом случае не нужно выполнят земляные работы, убирать мусор.

О том как использовать винтовые многовитковые оцинкованные сваи можно прочесть из данной статьи.

Согласно технологии монтажа выполнять все работу можно 3-4 рабочим за небольшой промежуток времени. Следующими преимуществами свайно-винтового фундамента являются:

Расчет несущей способности винтовой сваи можно узнать из данной статьи.

На видео рассказывается о плюсах и минусах фундамента на винтовых сваях:

https://youtube.com/watch?v=-fuUVYj_rvY%3Ffeature%3Doembed

Типы свай и какие лучше выбрать

Существуют разные виды винтовых свай:

Кроме того, они различаются по диаметру и длине ствола и виду лопасти. Выбор винтовых свай производится исходя из свойств грунта и веса постройки.

Для обычной семейной бани, размером 6 : 4 м, изготовленной из оцилиндрованного бревна или бруса, вес которой составляет около 5-7 т, вполне подойдут однолопастные винтовые сваи диаметром 57 или 76 мм.

Допустимая нагрузка на единицу у них достигает соответственно 1 и 2 т, что вполне приемлемо для такой постройки.

Чем меньше диаметр ствола, тем легче погружать его в грунт своими руками.

https://youtube.com/watch?v=FITGBPgt2Nw%3Ffeature%3Doembed

https://youtube.com/watch?v=zdpI7Vf1LPI%3Ffeature%3Doembed

https://youtube.com/watch?v=Luu92bR1-CQ%3Ffeature%3Doembed

Самодельные сваи

Для баньки 4х6 м с террасой понадобится примерно 20 свай. По деньгам – на 40 000 руб. самых дешевых, это не считая обвязки-ростверка. Достаточно опытный самодельщик сразу же сообразит, что их изготовление самостоятельно пусть и потребует немалого труда, но обойдется как минимум втрое дешевле, нужна только болгарка и сварочный аппарат: на обычных в средней полосе грунтах для одноразовой сваи массивный литой наконечник с толстым винтом не обязательны.

Действительно, винтовые сваи для легких грунтов длиной до 4-6 м можно делать самому без сложных выкладок и расчетов. Для бани, сарая или забора такой будет достаточно. Ради простоты возьмем сваю с однооборотным винтом, расположенным целиком на стволе; ее чертеж с указанием нужных пропорций приведен на рис. справа. Трубы не обязательно брать из стандартного ряда диаметров свай, пойдут любые доступные; на заборные столбы – от 60 мм по наружи для штакетных или сетчатых заборов или от 80 мм для заборов сплошных деревянных, из профлиста или кованых. Металл на винт – сталь от 4 мм толщиной.

Выкройка однооборотного винта для сваи

Как раскроить металлическое кольцо под винт, показано на рис. слева. Линия реза должна плавно переходить от касательной к внутреннему диаметру кольца до нее же к наружному. Тогда режущая кромка получится выпуклой и легче пойдет в грунт. А «рог» сбегающей кромки будет поджимать разрыхленный грунт к стволу сваи, до некоторой степени уплотняя его. Режущую кромку желательно заточить на простой клин.

При растягивании в спираль внутренний диаметр кольца уменьшится. При указанном на чертеже выше шаге винта его в заготовке нужно увеличить на 10%, плюс 3-4 мм технологического запаса. Например, для самых расхожих 108-мм свай получаем 121-122 мм. Собирают сваи вдвоем, технология сборки такова:

Тепловые экраны

Как установить печь в бане на деревянный пол и защитить деревянные перегородки от высоких температур? Для стальных и чугунных агрегатов применяют экраны таких типов:

Противопожарные защитят дерево от возгорания, обугливания. Материал монтируется на поверхность стены, в некоторых случаях через термоизоляционные вставки. Выкладывают кирпичное покрытие или облицуют природным камнем, керамической плиткой. Другой вариант – монтаж железного листа на перегородки и потолок. Рекомендуется применять нержавеющую сталь, которая прикрепляется к доскам с проложенной термостойкой прокладкой или сверху слоя можно уложить базальтовый картон.

По бокам от печи могут быть выложены кирпичные барьерыИсточник bg.decoratex.biz

Защитные виды предохраняет пользователей от различных ожогов контактного и дистанционного происхождения. В данном варианте производится облицовка самой топки, с обязательным обустройством воздушной прослойки 3-7 см. Толщина отделочного материала составляет полкирпича, но некоторые строители производят кладку используя четвертую часть от целого кирпича. Железный экран при установке печки также прикрепляется на определенном расстоянии от корпуса.

Деревянную стену и пол могут защищать металлические щиткиИсточник banya-ili-sauna.ru

Напольный тепловой экран, изготовленный из стального полотна, защитит доски расположенные вблизи отопительного устройства. Рекомендуется применять лист размером 70х50 см, крепят его вдоль фасадной части топки, при этом между деревянным полом и металлом прокладывают слой теплоизоляционного стройматериала. Подойдет базальтовый или асбестовый картон.

Помимо защитных качеств экран придаст печному агрегату завершенный внешний вид.

Об особенностях установки печи в бане смотрите в видеоролике:

Ошибки возведения и их последствия

При самостоятельном возведении печного фундамента можно ожидать появления различных ошибок. К самым распространенным ошибкам можно отнести те, которые будут перечислены ниже:

Перекрытие по винтовым сваям для сруба

Экологический аспект играет далеко не малую роль при выборе материалов для постройки жилого дома или бани на сваях. Если фундамент дома выполняется из винтовых свай, верхняя часть здания очень часто возводится из деревянных материалов. Дерево относится к классическим, экологически чистым, строительным материалам, которые использовались веками для возведения бань, жилых домов и надворных построек. Как правильно устроить перекрытие в срубе на винтовых сваях? Попробуем разобраться с технологией устройства перекрытия в деревянном здании на свайно-винтовых опорах.

Технология возведения перекрытия для сруба на винтовых опорах

После ввинчивания в грунт необходимого количества свай (винтовые), предусмотренных проектом, следует обрезать опоры под один уровень, заполнить их бетонной смесью и укрепить оголовки на каждой винтовой опоре. Укрепление оголовков производится с помощью сварки.

Сруб на винтовых сваях

Затем можно приступать к укладке нижнего венца, для которого может быть использован деревянный брус или оцилиндрованное бревно. Запилы для закрепления деревянных деталей выполняются строго над оголовками опорных элементов сваи.

Существует еще один способ, когда винтовые сваи соединяются ростверковым поясом, выполненным из металла. По всему периметру ростверка наваривают металлические штыри, которые при монтаже должны совпасть с высверленными отверстиями в деревянных деталях нижней обвязки здания

В этом случае, очень важно не ослабить опорный венец большим количеством высверленных отверстий. Гидроизоляция между металлическими и деревянными деталями должна быть выполнена очень тщательно. Сами соединительные штыри требуется обработать от коррозии (густо покрываются битумом)

Сами соединительные штыри требуется обработать от коррозии (густо покрываются битумом).

После этого приступают к прокладке лаг из бруса, затем возводят деревянное перекрытие, одновременно являющееся полом.

При длине лаг свыше 3 метров потребуется установка дополнительной опоры, иначе деревянные полы будут провисать и пружинить.

Напольный «пирог» (перекрытие здания на винтовых сваях)

Слой пленочной изоляции предохранит первый этаж от выветривания тепла. Затем укладывается основной теплоизолирующий слой, который покрывается рулонными пленочными материалами для изоляции от влаги и пара. Завершением слоеного «пирога» перекрытия, совмещенного с полом, являются доски чистового покрытия.

Для устройства изоляции перекрытия используются следующие материалы:

Устройство пола в бане на винтовых сваях — инструкция

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства.

Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем.

В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться.

В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока.

Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.

Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.

В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.

В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Ещё один вариант, в котором используется утеплитель из минеральной ваты вместе с экструдированным пенополистиролом (ЭПП) изображен на следующей схеме.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя

При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна

Как сделать пол в бане на сваях своими руками

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.

Главным требованием к опорным конструкциям является всегда их способность переносить существенную нагрузку и сохранять устойчивость долгое время. В этом плане баня на сваях показывает себя с наилучшей стороны. Мало того, именно подобное решение отлично подходит для мест со сложными грунтами и неоднозначными строительными условиями. И наконец, существуют виды свай, которые гораздо лучше обычных ленточных оснований.

Свайное строительство почти снимает зависимость от гидрогеологических параметров. Расходы на сооружение бани заметно уменьшаются в сравнении с заглубленной лентой. Темп строительных работ может быть довольно велик. Из явных минусов стоит упомянуть:

К положительным сторонам свайного основания под баню следует причислить:

Недостатками свай являются:

ОБРАТИТЕ ВНИМАНИЕ! Выбирая тип основания, необходимо учитывать как плюсы, так и минусы, чтобы впоследствии не оказаться в сложной ситуации.
