Как построить летний душ, на даче своими руками – СтройМастерская

Основание

Какой бы не был летний душ, весит от обычно немного. Потому и основание для него делают не слишком серьезное: нет смысла закапывать деньги. Чаще всего используют небольшие фундаментные блоки, которые выставляют по уровню. Душ на даче получается приподнят над уровнем земли на 20 см или около того. Этого достаточно, чтобы обработанная древесина (если в качестве каркаса используется она) не гнила.

Если варить каркас собираетесь из металла, можно поставить его вообще на выставленную в уровень тротуарную плитку или плиту. При желании, можно отлить столбики самостоятельно: поставить опалубку, заложить арматуру и залить бетоном.

Бак для душа

В качестве бака для летнего душа используют любую подходящую емкость, которая есть в хозяйстве. Чаще всего — это бочка — металлическая или пластиковая. Если нечего подходящего нет, можно емкость купить. Есть они в большом ассортименте: пластиковые, металлические — из черного металла и нержавейки.

Пластиковые не все любят, так как в них вода хуже греется. Для южных регионов это нестрашно — тепла и так достаточно, а вот же для Средней полосы -может быть критичным. Хотя в этом регионе, большую часть лета, вода даже в черных металлических бочках  требует подогрева.

В металлической бочке вода будет греться быстрее, особенно если ее покрасить в черный цвет. Но если она из обычного металла, уже к концу сезона будет много ржавчины. Настолько много, что будет заметно на теле. Это — основной недостаток таких баков. Намного лучше — из нержавейки. Если позволяют финансы, позвольте себе такую.

Вентиляция

Чтобы в душевой не разводить сырость, для лучшей вентиляции, в потолке сделано отверстие  и закрыто декоративной решеткой. В тамбуре при желании, можно установить небольшую раковину и зеркало.

Выбор места под душ

Для начала необходимо определиться с месторасположением будущего душа.

Можно сказать сразу, что располагать его желательно в месте где дольше всего бывает солнечный свет,тогда вода в бочке расположенной на крыше душа, будет нагреваться от солнечного тепла, а слишком далекое расположение от дома, усложнит пробежки после приема душа.

Стоит позаботиться, и о стоке  воды, ее лучше всего отводить в отстойник или септик.

Защита внешних стен

Для защиты от погодных явлений, наружные стены, можно покрасить атмосфероустойчивой краской, обшить виниловым сайдингом или деревянной вагонкой, все зависит от вкуса и  финансовых возможностей.

Идеи для дизайна летнего душа

Профессиональные дизайнерские проекты на фото еще раз напоминают, что важна не только внешняя облицовка кабинки душа, но и комфорт внутри постройки. Поэтому, прежде чем приступить к возведению стандартной конструкции с минимальной площадью, удовлетворяющей лишь гигиенические потребности, стоит рассмотреть и другие варианты.

При наличии общего дизайн-проекта интерьера – ограждений дорожек, опорных стен целесообразно вписать кабинку в общий стиль. Гораздо легче это будет сделать на стадии проектирования, сделав оптимальную планировку и комбинирование декоративных и функциональных элементов ландшафтного дизайна.

Так, например, можно сделать оригинальную стену из натурального камня методом сухой кладки. Придав периметру стены округленную форму, или построив его как глухой элемент прямоугольного лабиринта без дверей, можно создать оригинальное и удобное сооружение без дверей с местом для раздевалки с вешалками, и низкими барьерами наподобие скамеек и барных стоек.

https://www.youtube.com/watch?v=z1veTjbymzE

Оригинальные бетонные сооружения обтекаемой формы, которые можно покрасить в любой цвет, в сочетании с душем подвешенным на сухое дерево – еще одно стильное решение.

Прямоугольные конструкции из белого пластика со съемной крышей, оснащенные дизайнерским комплектом сантехники и декора, станут изящным дополнением минималистической архитектуры. Обшивки из высококачественного дерева идеально подойдут для эко стиля, покрашенные в спокойные тона рейки — вариант для любителей прованса.

Комбинирование и зонирование при помощи декоративных плиток, гальки и плоских камней для настила, покрашенного бетона и камня позволит воссоздать атмосферу тропиков.

Обшивка из неокрашенного профнастила для примыкающей стены в сочетании с деревянным полом сравнительно дешевый и нетрудоемкий вариант для примыкающего к дому внешнего душа.

Чтобы увеличить эффект первозданности дизайнерских строений баки с водой и отводы маскируются, или предусматривается проведение отдельной линии водопровода, канализации и освещения для летнего душа. Обычно такие капитальные строения возводятся недалеко от жилой зоны, поэтому такой подход может быть вполне оправдан.

В современных летних душах оправдано также и использование готовых душевых стоек для наружного пользования, оснащенных насосом. При этом возведение ограждений можно заменить гидроизолирующей декоративной стеной и дренажным полом, и принимать душ в купальных костюмах.

Для декора душевых используются также и растения в кадках или кашпо. Вьющиеся культуры могут создать живую ограду.

Из дерева

Деревянный каркас для уличного душа собирают из бруса. Для нижней обвязки используют, как правило, сосновый брус 100*100 мм или 150*100 мм. Стойки можно ставить меньшего сечения. Снова-таки зависит от нагрузки. Если на крыше бак объемный, делайте стойки из сотки. Если держать они будут только крышу (вода греется в титане рядом) или совсем небольшой бак, то и 50*50 достаточно.

Крепить бруски можно по-разному. Если правильно — нужно выпиливать шип и паз. Если по-быстрому, можно стыковать напрямую, усиливая соединения уголками.

Выставив стойки, сразу делают верхнюю обвязку. На нее уже точно идет 50*50 мм или 50*40 мм. Делают еще промежуточный обвязки. Их может быть одна, две, и даже три. Если обшивать душ собираетесь вагонкой, имитацией бруса, поперечины лучше крепить чаще: можно будет плотнее подогнать не совсем ровный пиломатериал.

Строительство каркаса из бруса показано в видео

Из металла

Металлический каркас для душа варят из уголка толщиной не менее 4-5 мм. Ширину полки выбирают в зависимости от планируемой нагрузки. Нагружают каркас обычно баки с водой и обшивка. Если планируете сверху поставить  пластиковую квадратную емкость литров на 100, а обтянуть стенки пленкой, тканью с пропиткой или чем-то таким же легким, брать сечение можно по минимуму.

Еще металлический каркас для дачного душа можно сделать из профилированной трубы. Толщина стенки для стоек 3 мм, для обвязки подойдет и 2 мм. Она имеет прямоугольное или квадратное сечение, что намного облегчает крепление обрешетки и обшивки. Чтобы прикрепить что-то к уголку, часто приходится к нему сначала прикручивать бруски, а всю остальную обвязку крепить к брусу. К профилированной трубе обвязку можно крепить напрямую — болтами или шурупами с предварительным засверливанием отверстий.

Металлический каркас лучше всего сварить. Если же аппарата нет, можно сделать разборной каркас на болтовых соединениях. Делают умельцы и так: нарезают трубы нужной длины, берут толстые монтажные уголки и собирают каркас на болтах.

На случай, если вы планируете научиться варить металл техника сварки для новичков описана тут, выбор сварочного аппарата — тут.

Изготавливаем поддон для душа

Поддон для воды, изготавливается по размеру помещения, из оцинкованного листа толщиной 0,8 мм. Края листа будущего поддона загибаются на 70 -100 мм, а в месте слива вырубается отверстие, соответственно в деревянном полу на котором будет установлен поддон, тоже вырезается отверстие чуть большим диаметром чтобы можно было свободно прикрутить слив.

Между полом и поддоном желательно проложить  гидроизоляцию, можно использовать рубероид, поддон крепим слегка приподнимая края от пола, тем самым обеспечивая необходимый наклон к центру для беспрепятственного стока воды, поддон прикручивается к стенам при помощи саморезов.

Как сделать автонаполнение бака

https://www.youtube.com/watch?v=61zEJE8hUWM

Самые продвинутые делают автоматическое наполнение. Тогда подачу воды открывает/закрывает поплавковая система по типу той, что стоит в бачке. Только на случай поломки нужно предусмотреть слив излишков воды. И, желательно, покидая дачу, перекрывать кран подачи. А то можно свою и соседскую дачу превратить в болото.

Примерная схема реализации автонаполнения бака представлена на рисунке вверху. Обратите внимание: забор воды в душ происходит близко к поверхности: тут обычно находится самая теплая вода. Только этот патрубок ставят в противоположном конце от входа холодной воды, иначе вода все-таки будет холодной.

В канализацию идут две трубы: одна переливная (горчичного цвета). С ее помощью бак не переполнится в случае поломки поплавкового механизма. Второй сток в канализацию для полного слива (коричневого цвета). Пригодится при консервации системы — сливе на зиму потому на ней устанавливают кран.

Каркас

Размеры душа выбирают произвольно: никаких стандартов тут нет. К тому же душевая кабина часто является только одной из частей. В другой устраивают, например, раздевалку или помещение для нагревателя воды (электро или дровяного — по условиям). Кто-то вторую половину планирует отвести под кладовку или складировать инвентарь. Так что дачный душ — это не всегда только кабинка «для помыться».

Если же планируется легкая конструкция, в которой только обмываться будут, причем, самый простой вариант — с занавеской вместо двери, можно брать минимальные размеры: квадрат с длиной стороны около 90 см (чертеж ниже), высота стоек без учета бака — 2,2 м или выше (если семья высокорослая).

Но такая ширина далеко не удобна: слишком тесно даже людям средней комплекции. Более комфортно при ширине минимум 100 см, а лучше — 120 см. Этот каркас собирают из металла или деревянных брусков.

Кран и лейка для душа.

Можно приобрести бак с уже вмонтированным краном, вам только останется прикрутить лейку для душа. Но кран вмонтировать можно и самостоятельно, для этого достаточно приобрести в любом строительном магазине готовый комплект крана с лейкой который показан на фото.

Ещё нам понадобятся пиломатериалы: брус сечением 100 х 100 или 70 х 100 мм, и любая доска для обшивки каркаса душевой кабины.

Когда все материалы будут в наличии можно приступать к изготовлению.

Летний стационарный душ на даче

При устройстве стационарного душа первым возникает вопрос: куда отводить воду. Если уже есть сливная яма для туалета, можно проложить трубопровод туда. Но это решение — не лучшее, если вы используете бактерии или препараты для переработки отходов в яме. В этом случае требуется определенная влажность, а с душем она будет явно больше нормы.

Для душевой лучше сделать отдельную сливную яму. Если почвы с нормальной дренирующей способностью, достаточно выкопать рядом яму примерно 60*60*60 см, засыпать ее керамзитом, можно — битым кирпичом. Этого должно хватить на средний расход воды. Если у вас семья относится к разряду «водоплавающих» или вода уходит плохо, делайте яму больше.

На песчаных почвах можете столкнуться с другой неприятностью: песок может осыпаться. Тогда стенки можно укрепить сеткой, вбив по бокам колышки. Еще вариант — обшить стенки досками (как на фото). Но это — если доска в остатках.

Материалы для летнего душа

В зависимости от бюджета и потребностей для постройки душа может быть выбран практически любой строительный материал, предназначенный для использования на открытом воздухе. Это может быть каркасное, блочное сооружение или постройка из дерева, кирпича, камня.

Для сборки каркаса чаще всего используется металлический профиль или трубы. Кабинку можно собрать самостоятельно при помощи болгарки и сварочного аппарата, используя для облицовки ПВХ пленку, брезент, профилированные листы и панели из пластика.

В моем идеально варианте, сделать трехэтажный дом, последний из этажей был бы мансардой. При этом дом бы был не малым и вширь, чтобы вместить в себе достаточно помещений как технических и хозяйственных, так и спален и мест для отдыха, в том числе мастерскую и зимний сад.

Наполнение бака и подогрев воды

С наполнением бака для душа водой проблем обычно не возникает. Иногда воду таскают ведрами — помыться захочешь, будешь носить. Не очень удобно, конечно, но бывает… Если есть водопровод на даче, наполняют при помощи шланга, монтируют подающую трубу с вентилем. Нужно долить воды — открыли кран, бак заполнился — закрыли.

Обшивка

Обтянуть каркас можно любым материалом:

• Клеенкой или пленкой. Недолговечно, но быстро и дешево. На сезон хватает. Можно использовать даже старый баннер (их почти задаром отдают в рекламных агентствах).
•  Ткани с пропиткой. Вариант очень легкий и недорогой. Можно использовать материал, которые берут на тенты, палатки.



• Пиломатериалы. Вагонка, имитации бруса, блок-хаус и т.д. Один момент: не покупайте сырую вагонку или блок-хаус, если вам нужно его сразу монтировать. Через год она значительно усохнет, из-за чего появятся щели. Порой усушка настолько значительная, что дощечки выскакивают из пазов. Имеете естественную вентиляцию. Хотя, если делать по принципу забора-плетенки (как на фото), можно использовать обычную доску.



• Шифер. Могут ставить асбестовый и полимерный. Хотя все знают, что асбест вреден, все равно делают из него обшивку.
• Профлист. Если остались обрезки после изготовления забора из профнастила, можно приспособить их.

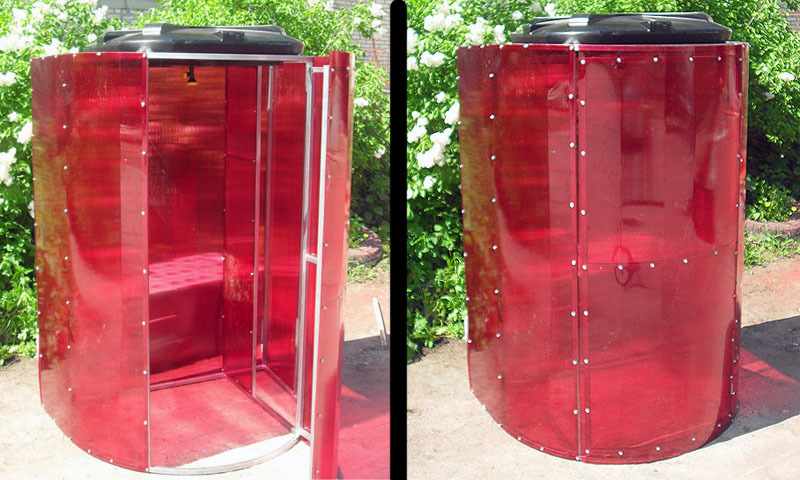

• Поликарбонат. Если не смущает полупрозрачность данного материала, можно использовать и его. Только срезы нужно будет заделать, иначе в ячейки попадет пыль/влага, поселятся водоросли. Поликарбонат, конечно, перестанет быть прозрачным, но приобретет серовато-зеленый оттенок, что вряд ли вам понравится.

Можно и любое другое ограждение, которое вам придет в голову и будет выполнять свои функции. Например, на одном дачном участке обшивку для душа сплели. По типу плетня.

Организация подогрева

Самый простой вариант — использовать энергию солнца. Да, оно греет воду через стенки бака. Но толща воды слишком велика, чтобы она быстро прогревалась. Потому народ придумывает различные установки для солнечного подогрева воды.

Как уже говорили выше, в баке самая теплая вода находится вверху. А традиционная подача идет снизу. То есть мы забираем самую холодную воду. Чтобы в лейку поступала самая теплая вода, к ней приделывают шланг, а его прикрепляют к куску пенопласта, который пускаю плавать. Так забор воды производится сверху.

Чтобы ускорить прогрев воды, делают «змеевик (на фото вверху это правый рисунок). В дне бака для воды и выше, в одной из его стенок приваривают два патрубка. К ним подключают черный резиновый шланг, который кольцами складывают на солнышке. Если с шланге не будет воздуха, движение воды будет довольно активным.

Если солнца вам недостаточно, но можно к душу подвести электричество, можно использовать ТЭНы (мокрые). Нужны они с терморегулятором, чтобы вы могли выставлять требуемую температуру. Используются обычно в накопительных водонагревателях, так что найти можно.

Когда будете тянуть линию электропитания к душу, не забудьте поставить автомат с УЗО. Этот минимум, который обеспечит вашу безопасность.

Освещение

Если в душе задумано электроосвещение, то разводится проводка для освещения, но не стоит забывать правила электромонтажа, и помнить, что душевая является местом повышенной влажности и с электричеством нужно быть очень осторожным.

Без электроосвещения, можно выйти из ситуации, проделав небольшие окошки для света в стене, их можно   закрыть стеклом, установив его с помощью монтажного клея.  Далее можно заняться внутренней обшивкой душа, в данном случае он был обшит пластиковой вагонкой.

Переносной летний

Начнем с самых простых моделей, которые даже устройства кабинки или большой емкости не требуют. Есть мобильные души, которые работают по принципу ножного насоса. Источником воды является любая емкость, которую ставите рядом с собой — ведро, тазик, бак — что есть. В нее опускаете конец шланга, подключенный к ножному насосу, который чаще всего выглядит как коврик.

К выходу этого «насоса» подключен шланг с лейкой. Чтобы получить поток воды, по коврику топчитесь поочередно нажимая на подушки насоса. Потоптались — вода пошла.

https://www.youtube.com/watch?v=xLOru2iOmKM

Чем хорош этот вариант- вы его можете носить с собой. Тепло на улице — моетесь на лужайке. Похолодало — зашли в дом, поставили корыто, обмылись там. Также этот душ можно брать в поход — помещается в стандартный пакет. Еще один плюс — температуру воды регулируете сами: налили теплее — моетесь в теплом. Хотите освежиться — набрали ведро воды попрохладнее. Неплохой вариант душа для летнего использования.

Подготовка места и изготовление фундамента из ж/д шпал

После того как выбор места сделан, необходимо выровнять площадку и подсыпать ее песком. В данном случае, основанием для душа послужили б/у железнодорожные шпалы.

Для обшивки душа с наружной стороны, была выбрана влагостойкая ОSB (ориентированно-стружечные плиты) размером 9мм*1250*2500мм. OSB является отличным универсальным материалом, плиты легко обрабатывать, а конструкция связанная с помощью плит  становится жесткой и устойчивой.

Фундамент из шпал выкладывается на подготовленное, предварительно выровненное основание из песка, с помощью уровня проверяем горизонтальность нашего фундамента, шпалы между собой для предотвращения смещения желательно соединять скобами.

На основание из шпал, укладывается рубероид, поверх которого собирается нижняя обвязка  душа, в данном случае использовался брус толщиной 100*150 мм, широкая часть бруса располагается горизонтально, сверху на него будет крепиться половая доска.

Примеры конструкций для самостоятельной сборки

При исходных размерах душевой кабинки площадью 1 кв.м и высотой 2 метра с небольшим, нужно рассчитать необходимое количество заготовок для каркаса: стальных уголков 5х5 см, или 2мм профильной трубы с сечением 4х2 см. Длина заготовки для стоек должна учитывать дополнительные 20-30 см для бетонирования.

На следующем этапе делается стандартная сварка конструкции, затем бетонная стяжка для пола, в которую зарываются вертикальные стойки. После чего — сварка рамки и установка петельной двери. Остается облицевать кабинку строительными листами, пленкой или другим водостойким материалом.

Для стока воды можно использовать поддон с выводной трубой, или же предусмотреть канализационный отвод на этапе стяжки бетоном. Плоский пластиковым баком для воды при подборе соответствующего размера станет также и кровлей для строения.

Такую самодельную душевую кабинку будет нетрудно оснастить и раздевалкой, увеличив вдвое площадь конструкции и отгородив отсек занавеской. Вместо бетонного пола можно сделать деревянный настил, оставив промежутки для стекания воды в поддон.

Деревянные бруски и доски – еще один доступный материал для постройки летнего душа. При этом можно отказаться от бетонной стяжки, усилив прочность деревянной рамы металлическими крепежами или дополнительными угловыми раскосами.

В качестве облицовки можно использовать доски, бревна, или сделать плетенку из прутьев. Как можно убедиться ознакомившись с фото летних душей, деревянные сооружения выполненные профессионально и из качественных материалов могут легко вписаться в ухоженный ландшафт.

Из деревянных досок или профилей можно с рекордной быстротой соорудить непритязательные на вид разборные варианты для летнего душа с маленьким баком, стены которых можно занавесить тентом.

Пристенный летний душ

Для постройки кабинки, примыкающей к стене дома, или хозяйственной постройки с водопроводом, не понадобится каркас и бак, вода нужной температуры будет подаваться из общей системы, без ограничений в емкости, что значительно увеличит комфорт при принятии душа.

В этом варианте стоит обратить внимание на гидроизоляцию стен и дренаж. Нужно будет обеспечить водостойкость покрытий стены дома и пристройки. На участке земли, находящейся в досягаемости воды нужно будет выложить дренажный слой из гальки, или же сделать бетонную стяжку, обеспечивающую отвод воды в канализационную систему.

Подобрав подходящий уединенный уголок для вывода смесителя с душем наружу, можно отказаться от перегородок и получать особое удовольствие от водных процедур на свободном пространстве под открытым небом.

Если же нет такой архитектурно возможности, то для ограждения душевой может быть достаточно трубы с занавеской. В других случаях открытая душевая может стать комфортной и стильной частью экстерьера.

Стены пристройки, без ограничений по площади и форме, можно будет сделать из кирпичной кладки, камня, бетона облицованного плиткой, дерева, металлических профилей и других материалов.

Разводка труб в душе

После того как стены готовы, монтируется водопроводная труба, труба пойдет любая так как давление будет не большим, вода будет  идти самотеком из бочки расположенной на крыше, вывод,  для крепления шланга душевой лейки необходимо делать выше уровня головы, в противном случае давление может быть очень маленьким.

Самостоятельно строим летний душ

Строительство душа на даче: фотоотчет

В качестве одной из стенок душа решено было использовать забор на дальнем конце участка. Душ решено делать с раздевалкой — так намного удобнее.

Почвы песчаные, вода уходит очень быстро, потому для слива закопали только одну шину. Испытания ливнем показали, что больше и не требуется.  Воды налило намного больше чем у меня в бочке, а никаких луж не наблюдалось.

К имеющемуся уже столбу (от забора), добавили еще три. Использовали круглую трубу (давно лежала в сарае). Под столбы выкопаны ямки глубиной 70-80 см. В них установлены столбы, засыпаны щебнем. Щебень утрамбовали и залили бетоном.

После сварили раму. Использована прямоугольная труба 60*30 мм. Для этой конструкции это многовато, но использовали то, что было: остатки от строительства забора.

Сварив каркас пола, и обозначив этим его уровень, сформировали сток. Доложили недостающую высоту кирпичом (бой, остатки). Все залили бетоном, формируя сток в шину.

Выровняли пол и во второй половине, оставили схватываться. Приступили к обработке древесины. Купена осиновая доска. Ее сначала обработали шкуркой, закрепленной на болгарке. После пропитали защитным составом.

Пока пропитка сохнет, продолжаем варить металлический каркас для душа. Была сварена средняя обвязка из тех же профильных труб. Потом она использована как подмости для работы на высоте. На трубы обвязки положили уже просохшие доски. С этого постамента варили верхнюю обвязку.

Каркас практически готов. Осталось наварить вверху раму под бочку.

Над зоной душевой добавили усиление верхней обвязки посередине. Наварены также два уголка. Толщина металла порядка 6 мм, ширина полки 8 см. Расстояние между ними меньше диаметра: чтобы бочка на них опиралась боком.

Металл использовался старый, так что он покрыт ржавчиной. Она счищалась болгаркой Потом  каркас душа три раза покрашен краской по ржавчине. Она выбрана синего цвета, так как планировалось обшить душ синим же поликарбонатом.

Поликарбонат монтировался на саморезы. При монтаже не использовались шайбы ни специальные, ни обычные. Это — нарушение технологии, которое может привести к тому, что в солнечную погоду он потрескается. У этого материала большое температурное расширение, которое усиливается, так как в данном случае он закреплен на металлическом каркасе.

Как правильно монтировать поликарбонат, читайте тут.

Имеющаяся в сарае бочка вымыта. К ней приварены патрубки. Один — для залива воды, второй — для подключения лейки. После этого бочка выкрашена в черный цвет.

Строительство и обшивка каркаса

Длинна и ширина обвязки, изготавливается с учетом ширины листа OSB -1250 мм, соответственно, душ получился 2500мм в длину и 1250мм в ширину.

Далее на обвязке из бруса собирается каркас из доски  в виде стоек и перемычек, шаг между стойками делается с учетом ширины листа OSB, соответственно стык двух листов приходится на стойку.

Схема душа.

Собираем нужные материалы и приступаем к постройке.

Из материалов нам понадобится:

Трапик для душевого поддона

Чтобы было комфортно пользоваться душем, и не стоять на холодном металлическом поддоне, можно поставить пластиковые трапы, используемые для площадок и газонов, вода под ними не застаивается и обеспечивается нормальная циркуляция воздуха.

Фото летнего душа

Сохраните статью себе на страницу:

Пост опубликован: 02.11

Присоединяйтесь к обсуждению:

Чертежи и размеры летнего душа.

На рисунках представлены чертежи, схемы и размеры летнего душа, поскольку это простая конструкция большая точность тут не требуется, поэтому размеры душа можно взять на своё усмотрение.
