Печь для бани с теплообменником и выносным баком для воды

Загрузку банной печи не всегда удобно проводить из помещения парной. При наличии выносной топки в основных помещениях бани будут отсутствовать щепки и грязь, а при использовании угля в качестве горючего исчезнет неприятный запах. Мы расскажем, как установить каменку с выносной топкой правильно и безопасно.

Чем специфична печь с выносной топкой

Выбор в пользу выносной топки может диктоваться целым рядом причин: гигиеничность, эстетика, недостаток свободного пространства. И всё же отдавая предпочтение такой конструкции нужно понимать, что выгода в перспективе должна компенсировать сложности монтажа. А их у печи с выносной топкой гораздо больше, чем у обычной каменки.

Прежде всего, действуют требования пожарной безопасности. Если для традиционной конструкции печи требуется либо соблюдение дистанции от сгораемых покрытий, либо их обкладка негорючим экраном, то наличие топочного тоннеля подразумевает плотное примыкание сильно нагретых частей к стене или перегородке. В связи с этим требуется:

Ситуация осложняется тем, что всё действие разворачивается в бане, которую традиционно строят из дерева и деревом же отделывают. В связи с этой особенностью решение об установке печи с выносной топки должно приниматься заранее с соответствующими дополнениями строительного проекта. В частности, можно рекомендовать замену всей перегородки, через которую будет проходить канал, на легковесный негорючий материал с минимальным значением температурной усадки. Примером такового могут послужить пазогребневые гипсовые плиты, тёплая керамика или пустотелый кирпич.

Последовательность действий при монтаже

Основная специфика монтажа печи с проходной топкой ограничивается самим местом прохода, в остальном действуют те же требования, что и для обычной каменки. Несмотря на это, следует правильно спланировать свои действия, чтобы в конечном итоге обеспечивалась корректная взаимосвязь технических и декоративных элементов.

Как многие знают, вес каменки с полной загрузкой и кирпичным обкладом может достигать одной тонны, а потому установка непосредственно на пол будет заведомо неправильным решением. Поступать так можно, только если речь идёт о сравнительно небольшой печи (8–10 кВт) и только при правильной организации несущей системы пола. В остальных случаях требуется отлить из железобетона постамент, который будет возвышаться на 50–70 мм над плоскостью напольного покрытия. Для отделки «цоколя» печки не следует использовать горючие материалы.

Теперь рассмотрим два частных случая — проход топки через некапитальную перегородку и проход через несущую или внешнюю стену. В первом варианте перестенок не имеет собственного фундамента, его крепят к черновому полу, что возможно благодаря сравнительно малому весу конструкции. Однако если часть перегородки будет заменена на более тяжеловесный материал (кирпич), вполне целесообразно продолжить постамент вглубь сечения стены на всю её толщину.

В случае прохода через капитальную стену возникают дополнительные сложности. С одной стороны, можно связать постамент с фундаментом, с другой — так повышается риск разлома монолитной конструкции из-за неравномерной осадки здания. Такую связку можно выполнять лишь в том случае, если заливка постамента выполняется одновременно с фундаментом, армирование связано анкеровками, а под постаментом и фундаментом имеется общая подушка из песка и гравия. Устроить такую связку постамента с фундаментом по завершению строительства видится маловозможным, в таких случаях проходной и защитный экран следует выкладывать раздельно с зазором около 5–10 мм.

Подготовка правильного постамента — лишь первая часть задачи. Последовательность дальнейших действий такова:

Подготовка проёма

Согласитесь, что далеко не каждый строитель может похвастать способностью к тщательному планированию и абсолютной предусмотрительностью. Поэтому есть смысл дать несколько дельных советов о подготовке проёма в уже построенной перегородке.

Наиболее проблемным случаем можно назвать проход топки через деревянную каркасную стену. При стандартном шаге стоек в 40–60 см их придётся вырезать как минимум три, при этом необходимо сохранить конструкционную прочность верхнего участка стены. Этого можно достичь путём установки более массивной балки в качестве верхнего ограждения проходного проёма, подперев её по краям дополнительными стойками. Техника аналогична подготовке широких оконных проёмов при строительстве каркасного дома.

Если перегородка сложена из бруса, проём в ней попросту вырезают цепной пилой, а затем монтируют изнутри обкладную лутку из доски шириной во всю толщу стены и толщиной около 50–60 мм. Единственный подводный камень здесь — длина оставшихся в краю проёма фрагментов бруса не должна быть меньше 30 см, соответственно, придётся немного «поиграть» со смещением печи в ту или иную сторону.

Для изготовления проёма в каменной стене не избежать долбёжных работ. Приятная новость в том, что с каменной стены достаточно просто содрать горючую отделку, проводить же полную замену материала на установленное расстояние от тоннеля смысла нет. В таком случае после установки корпуса печи на стене прочерчивается контур тоннеля, проём вырезают без дополнительного укрепления с допуском по 20–30 мм в каждую сторону.

Требования пожарной безопасности

Мы пока намеренно не касались вопроса о том, на какое расстояние от топочного тоннеля следует производить замену материала на негорючий и как устраивать пожаробезопасный, жароустойчивый оклад. Общепринятой нормой считается замена на негорючий материал участка стены шириной 150 см и такой же высоты. Характерно, что при этом не учитывается сечение топочного тоннеля и особенности его конструкции. Так, если тоннель имеет телескопическое устройство, в зоне прохода у него будут двойные стенки, а потому передача тепла существенно снизится. Лучшим ориентиром в определении размеров подготовительного проёма будет служить рекомендация производителя конкретной модели печи.

Одним из обязательных требований при установке каменки является устройство несгораемого покрытия на полу в зоне 0,5 м от топочной дверцы. В качестве такого покрытия могут выступать кафельная плитка или оцинкованный стальной лист. Также имеет смысл не устраивать каменную кладку вплотную к топочному тоннелю. Гораздо правильнее обеспечить сверху и по бокам зазор порядка 20–30 мм, который последствии уплотняется минеральной ватой. Подобный демпфер позволит нивелировать температурное расширение металла и сохранить целостность кладки с отделкой.

Отделка прохода и места установки

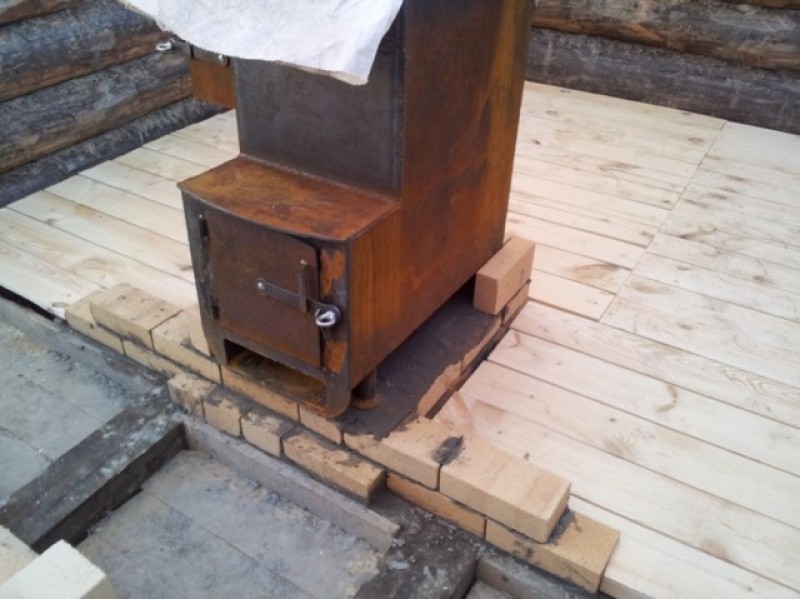

Настал час перейти от общих понятий к практике. Когда проём подготовлен, печь установлена и смонтирован дымоход, производится заделка проходной зоны. Вначале из кирпича собирается подкладка под топочный тоннель: ориентируя камни в разных положениях и регулируя толщину шва, нужно добиться плотной забутовки.

Далее выкладывают боковые участки. Обычно на краю проёма кирпичи складывают тычком, формируя небольшой выступ, обеспечивающий дополнительную защиту отделки и придающий кладке более завершённый вид. Участки между выступом и топочной дверцей выкладывают кирпичом в «ложок». При этом кладка может выполняться в два слоя. Выравнивание плоскости кладки выполняется по рамке топочной дверцы.

Верхний ряд выкладывается по аналогии с крайними кирпичами, таким образом формируется обрамление топки. Если после укладки завершающего тычкового ряда в проёме остаётся зазор более 20 мм, это хорошая возможность, чтобы установить над топкой узкую полку — просто вставьте в щель доску подходящей толщины. После схватывания раствора кирпичную кладку слегка сбрызгивают водой и расшивают полукруглым ножом.

Выбор металлической трубы

Для самодельной печи важно выбрать металлическую трубу оптимальной толщины и диаметра. Самодельная печь для бани из трубы должна равномерно и быстро разогреваться, но быть достаточно толстой, чтобы противостоять большим температурам в течение долгого периода эксплуатации.

Трубы отличаются не только величиной сечения и толщиной, но и рядом других параметров: маркой стали, способом изготовления. Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную.

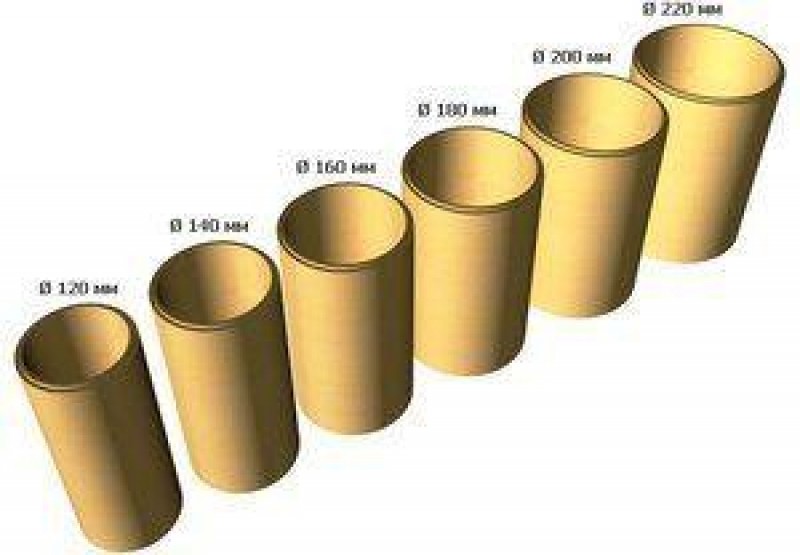

Оптимальный размер трубы для стандартной бани считается:

Диаметр трубы важен и в плане расхода топлива: для большой печи расход топливного материала увеличивается.

Примечание: для печи применяются только стальные трубы — чугун быстро придет в негодность, он потрескается от попадания воды на раскаленную поверхность. Сталь не должна быть высокоуглеродистая — швы такого металла могут деформироваться и разойтись.

Высокоуглеродистую сталь можно узнать по искрам, образующимся при трении куска металла о наждачное кольцо: высокоуглеродистая сталь дает белые искры, звездочками рассыпающиеся в разные стороны. Для низкоуглеродистого металла характерны желтоватые прямолинейные искры.

Частые ошибки и проблемы при установке

Самой главной ошибкой является установка без испытания. Для этого готовую каменку устанавливают на улице, загружают камни, сильно протапливают. Если есть неплотности в корпусе, будет виден дым – эти места следует подварить. Камни могут выделять газы с неприятными запахами – в таком случае камни следует заменить, особенно, если это запах сероводорода.

Основные требования к безопасности баньки – пожаробезопасность и защита от ожогов. Очень серьезной ошибкой является отсутствие негорючего основания под корпусом и отсутствие теплоизоляции стены – это прямая дорога к пожару.

Нельзя устанавливать полки близко к корпусу и тем более так, чтобы древесина соприкасалась с горячим металлом.

Преимущества

При сравнении печей с разным расположением корпуса можно выявить несколько отличительных черт, которые влияют на эффективность прогрева воздуха:

Масса конструкции может составлять 60-180 кг. По этой причине горизонтальную конструкцию устанавливают в центре парной на довольно простой каркас. Если сделать 20-миллиметровую изоляцию, конструкцию можно установить даже на обычный 8-миллиметровый лист стали.

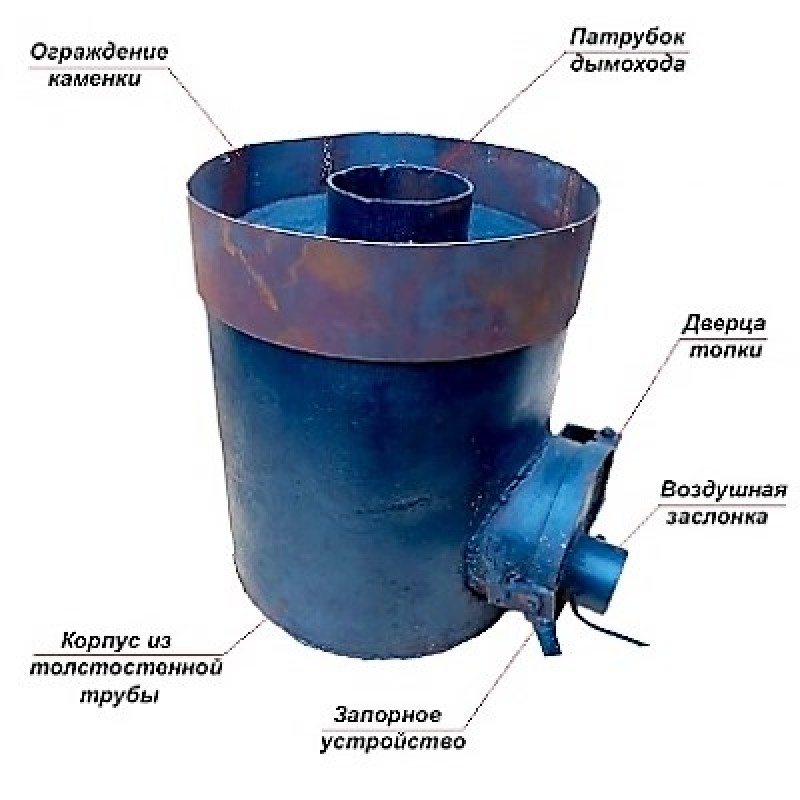

Технология изготовления вертикальной печи из трубы

Для печной конструкции такого типа достаточно подготовить обрез трубы длиной 900 мм и диаметром 500 мм.

Последовательность сборки конструкции выполняется поэтапно:

Нижний край трубы тщательно зачищают – он будет являться основанием печи. Далее в трубе проделывают входное окно для поддувальной камеры, которое будет использоваться для удаления золы. Над поддувальным отсеком фиксируют металлическое днище топливной камеры, которое полностью соответствует размеру трубы. В центральной части заготовки проделывают вход для колосника и наваривают металлические пруты. В корпусе проделывают прямоугольник для топки, которая будет расположена над колосником. К окошку приваривают дверные петли, на которые фиксируют защитную дверку. Над топочным отделением обустраивают отсекатель прямоугольной формы, имеющий срезанные углы, за которые его приваривают к трубному основанию

При фиксации отсекателя важно соблюдать технологические зазоры для дымоотвода. На расстоянии 10 см выше отсекателя к трубе приваривают металлическую решетку – дно будущей каменки. Далее устанавливают защитную дверку. Верхнюю часть каменки можно закрыть листом металла с небольшим отверстием под дымоотводную трубу

По краям каменки наваривают ограничительные планки для монтажа водяного бака. Корпус готового устройства тщательно зачищают и покрывают термостойким составом.

Сборка самодельной банной печки доступна и проста, но требует некоторых знаний и навыков работы со сварочным оборудованием.

Изучив пошаговую инструкцию и рекомендации о том, как сварить печь для бани из трубы, каждый домовладелец сможет легко справиться с поставленной задачей без сторонней помощи. А результатом усилий станет практичная и долговечная печь, которая подойдет для топки бани любого размера.

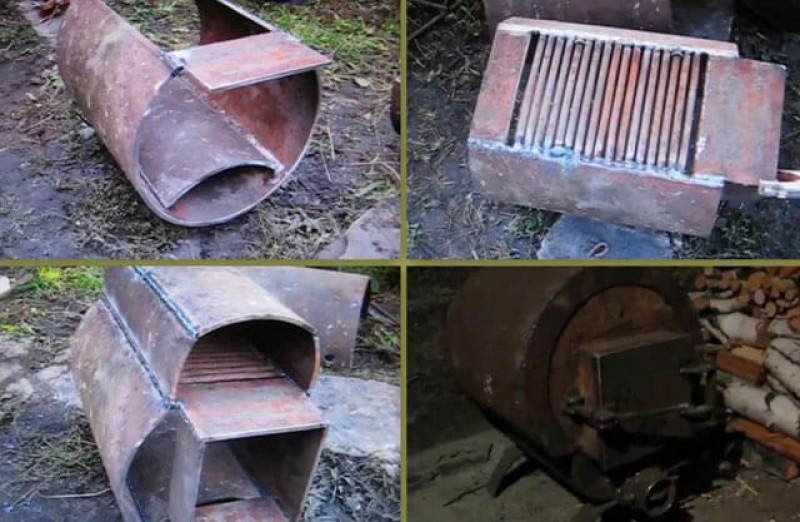

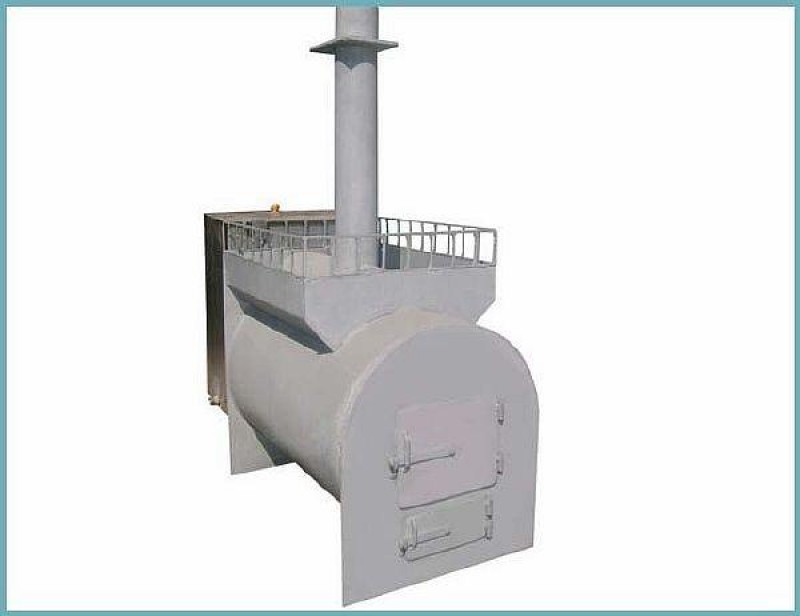

Как сделать горизонтальную печь в баню

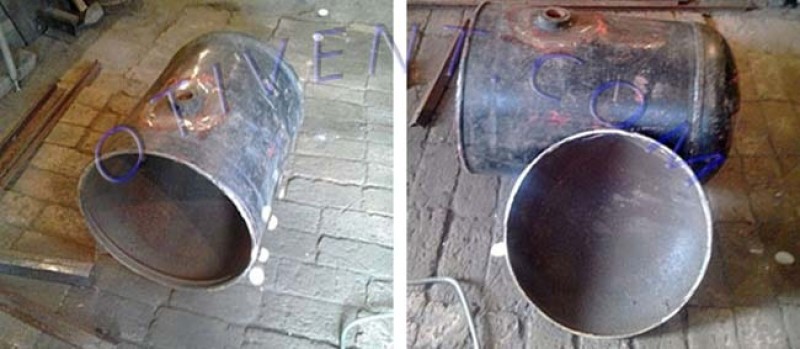

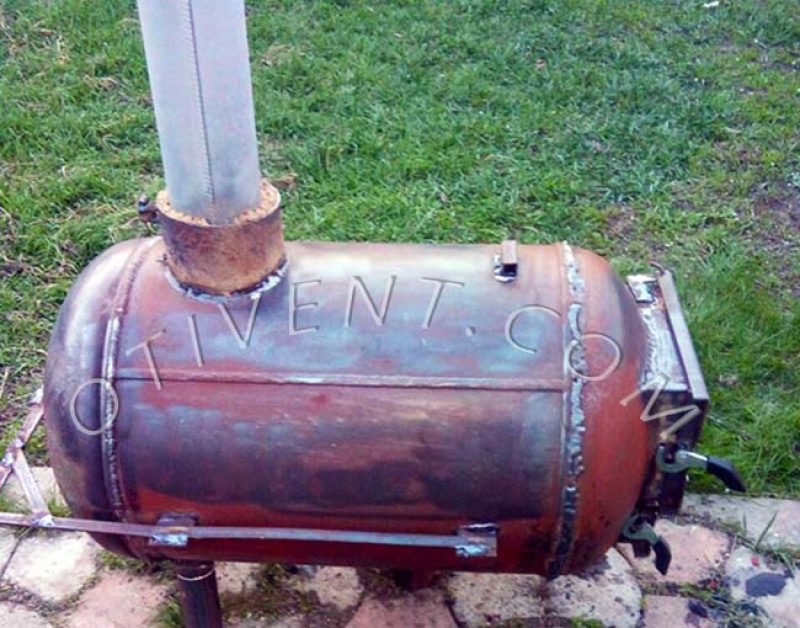

Банный отопитель из баллона несколько проще в изготовлении и удобнее в эксплуатации, это выяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (диаметр по внешнему обмеру – 530 мм).

Для проведения работ необходимо приготовить следующие дополнительные материалы:

Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.

Рекомендации по подбору металла

Проверяем цвет искр от стали на наждаке

При сварке высокоуглеродистого металла швы могут трескаться сразу же после остывания деталей. Другой момент: эта сталь расположена к закалке и может прикаливаться от воздействия высокой температуры на максимальном режиме работы. Это приводит к деформации и разрыву сварных швов. С легированными сталями тоже лучше не связываться, разве что вы профессиональный сварщик.

Порядок ведения работ

Весь потребный инструмент для работы перечислять не имеет смысла, достаточно упомянуть сварочный инвертор, угловую шлифмашину (болгарку) и приспособления для измерения. Вместо болгарки также отлично подойдет газовый резак. Первая операция – отрез боковой части баллона по заводскому сварочному шву с предварительным наполнением водой. Получаем открытый проем для установки колосников в топливник печки и отрезанную часть, куда надо поставить дверцы.

Затем нужно порезать железо на заготовки определенных размеров, ориентируясь на чертеж металлической банной печи:

Важный момент, касающийся вопроса, как правильно разместить патрубок дымохода на корпусе печи. Чтобы избежать больших потерь тепла, не стоит его прилаживать к задней части, как это делают разные мастера-умельцы. Лучше вырезать отверстие и приварить патрубок сверху, отступив от края не менее 150 мм, как это изображено на чертеже. Это позволит дымовым газам обращаться в задней части топливника перед выходом наружу и таким способом интенсивнее отдавать тепло в помещение бани.

Конструкцией данной металлической печи для бани предусматривается опирание решетки на 2 уголка, прикрепленных к внутренним стенкам топливника посредством электросварки. Колосники не должны быть жестко привязаны к уголкам, а просто лежать сверху, как это показано на чертеже печи в разрезе:

В отрезанной части корпуса болгаркой вырезают проемы, куда устанавливается обрамление дверец. К самим дверкам изнутри привариваются ребра, потом навесы и покупные ручки. Между ребер вкладывается уплотнительный асбестовый шнур. Монтировать дверцы на место лучше после того, как в самодельной печи установлена колосниковая решетка и отрезанная часть герметично приварена на место.

Ввиду того что баллон имеет по бокам закругления, изнутри перед дверцей зольника образуется пологий подъем подовой части. Благодаря ему металлическая печь для бани, сделанной из баллона своими руками, хорошо поддается очистке, золу легко выгребать наружу. В самодельной печке из трубы в этом месте появится неудобный порожек, поэтому дверку надо ставить как можно ниже.

Для защиты от жесткого инфракрасного излучения, исходящего от раскаленных металлических стенок, а также в соответствии с правилами устройства бани эксперт рекомендует оградить корпус сеткой, наполнив ее доверху камнями. Проще говоря, смастерить самодельную каменку, окружающую печь со всех сторон, кроме фронтальной. Для наполнения сгодятся не любые камни, а рекомендованные для бани:

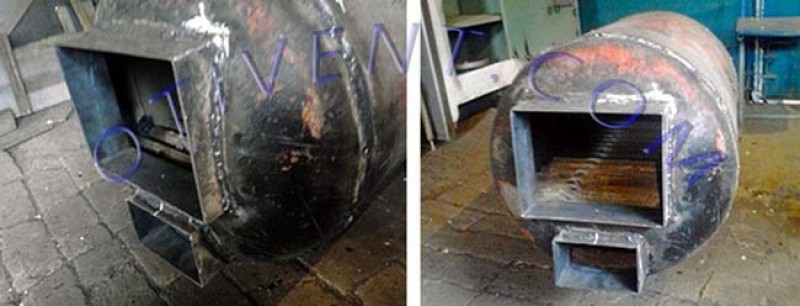

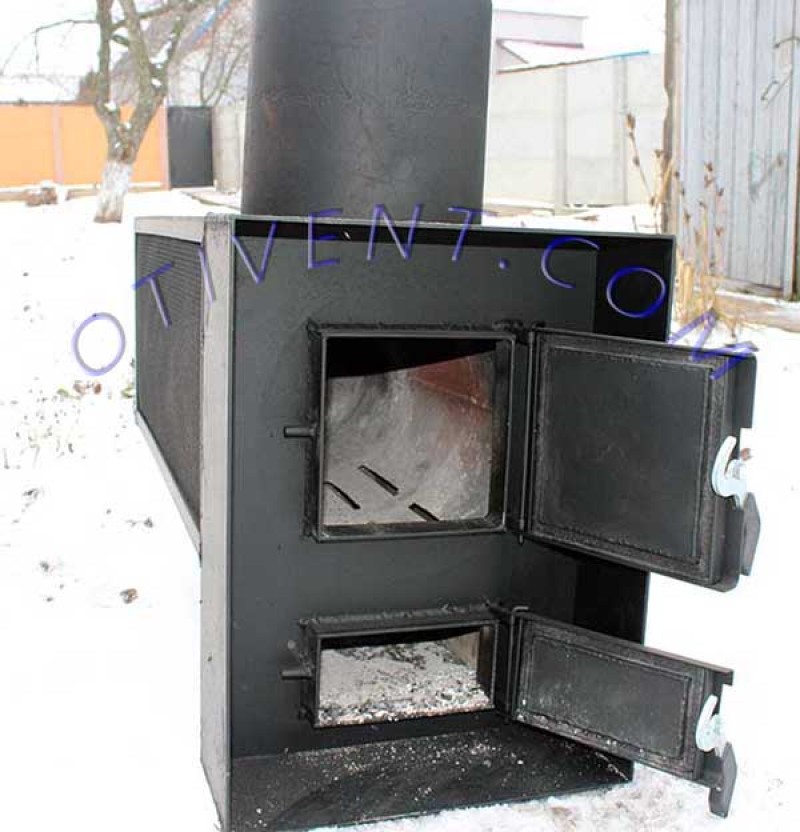

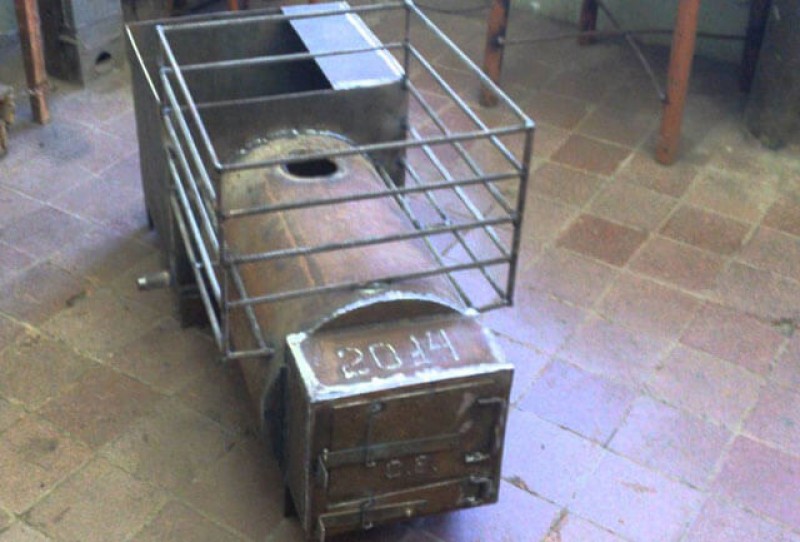

Буржуйка с выносной топкой

Конструкция предыдущего варианта отопителя предполагает протапливание бани изнутри парной, что не всегда удобно. В продаже есть много моделей заводского исполнения, имеющие так называемую выносную топку, что позволяет производить все манипуляции из смежного помещения – предбанника. Там же можно спокойно складировать дрова.

Обрамление передней панели с дверцами, выходящими в предбанник, делается по толщине стенки парной

Тот, кто в состоянии изготовить самодельную металлическую печь из трубы, без проблем может приварить к ней и выносной топливник при необходимости. Алгоритм проведения работ сохраняется, только дверки устанавливаются на лицевую часть искусственно выдвинутой вперед топки. Детально и с указанием размеров металлическая печь для бани изображена на чертеже:

В обеих представленных конструкциях количество воздуха для горения регулируется путем открывания дверцы зольной камеры. Регулирование можно оптимизировать, если встроить в дверку простое приспособление с подпружиненной заслонкой. Его несложно смастерить из отрезка трубы диаметром 57 или 76 мм и кусочка тонкого металла. В трубе просверливают отверстие на 6 мм, вставляют туда ось из такой же проволоки, а к ней приваривают металлическую заслонку. Конец оси фиксируется гайкой с пружиной, что и показано на рисунке:

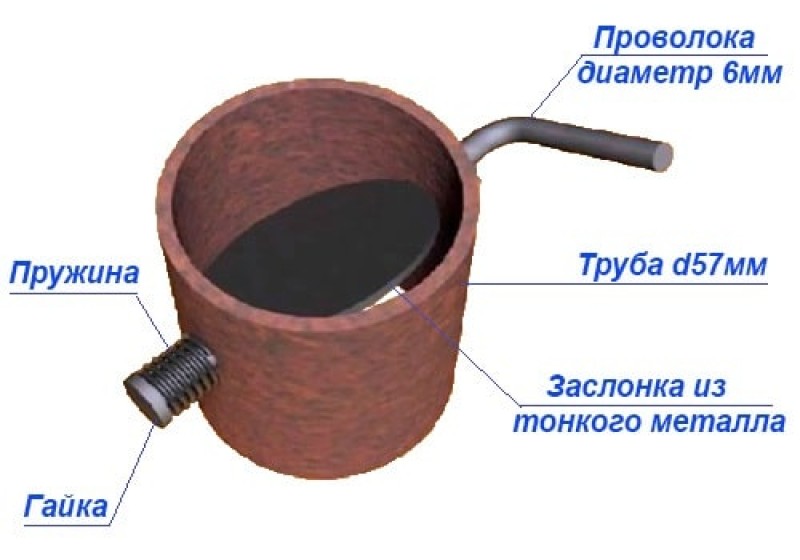

Самодельная воздушная заслонка легко встраивается в топочную дверцу

Инструменты и материалы

Чтобы сделать печку для бани из трубы своими руками, необходимо запастись материалом и инструментом:

Примечание: дверцы, зольник можно изготовить самому, сварив их из металлических листов, колосники — из металлической рамки с наваренными параллельно прутками. Печка с самодельными деталями обойдется еще дешевле, но если в приоритете скорость и дизайн, то лучше приобрести готовые дверцы.

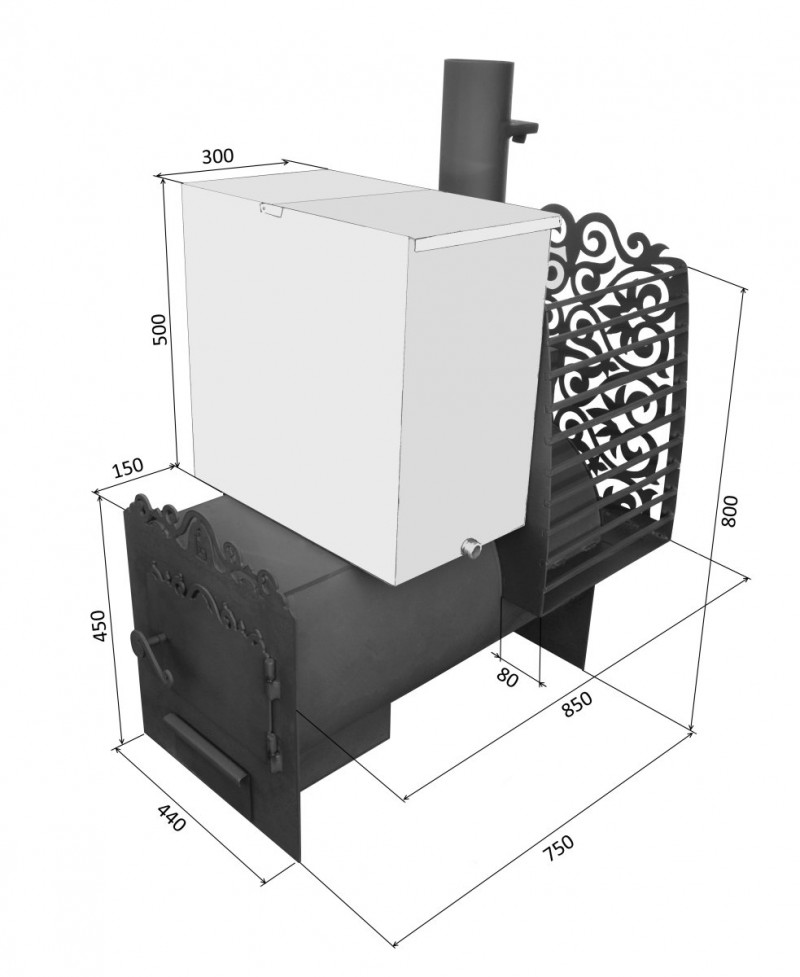

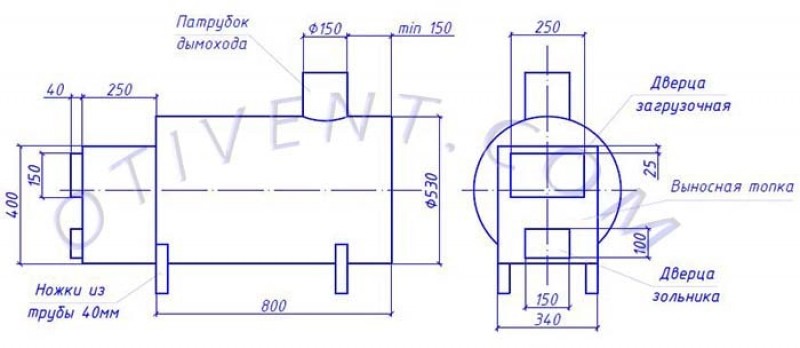

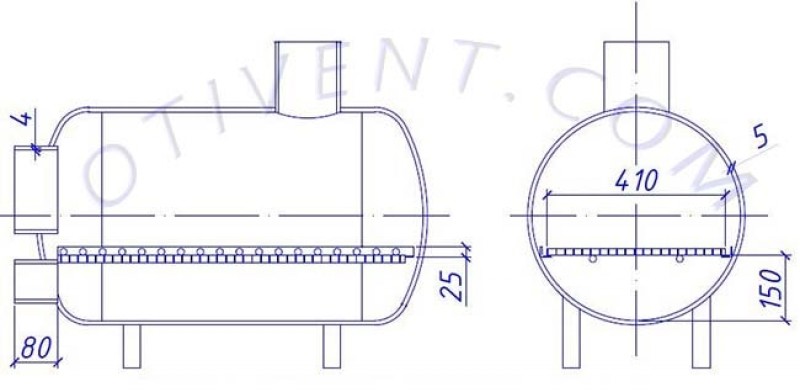

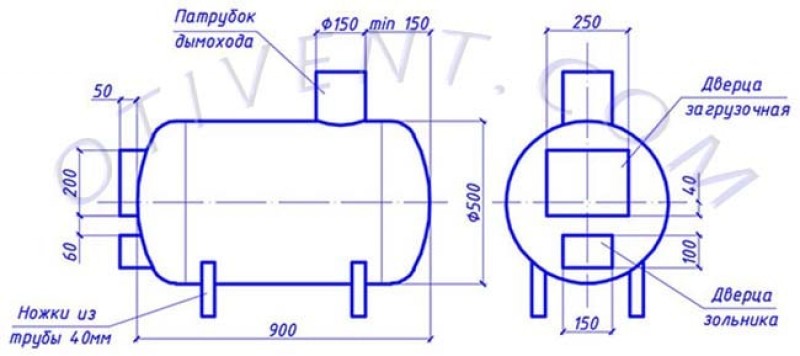

Чертежи и фото горизонтальной печи из трубы 530

Очень часто для изготовления печи для бани используется труба 530 диаметра. Она позволяет обеспечить более долгое сгорание дров, заметно повышает производительность печи, да и в целом более удобна для работы. Поэтому фото и чертежи печи для бани из трубы 530 в горизонтальном формате пригодятся вам, если вы решились на строительство именно такого типа. Ниже мы предлагаем вам популярные варианты, прошедшие испытания на практике.

Подготовительный этап – выбор чертежа, материалов, инструментов

Самодельная печь для бани из трубы изготавливается на основе рабочего чертежа, в котором содержатся данные о конструктивных элементах устройства, а также представлена схема его монтажа. Чертеж печи можно разработать самостоятельно или воспользоваться готовым вариантом.

Без чертежной документации сложно проводить сборку конструкции, поскольку высока вероятность допущения ошибок на любом производственном этапе, которые могут привести к неэффективной работе оборудования.

Чтобы изготовить печь своими руками, необходимо подготовить:

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

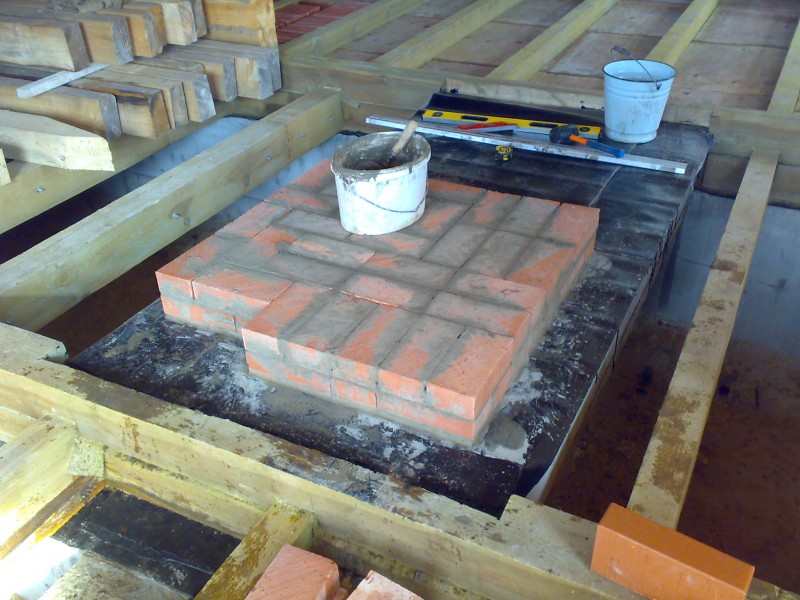

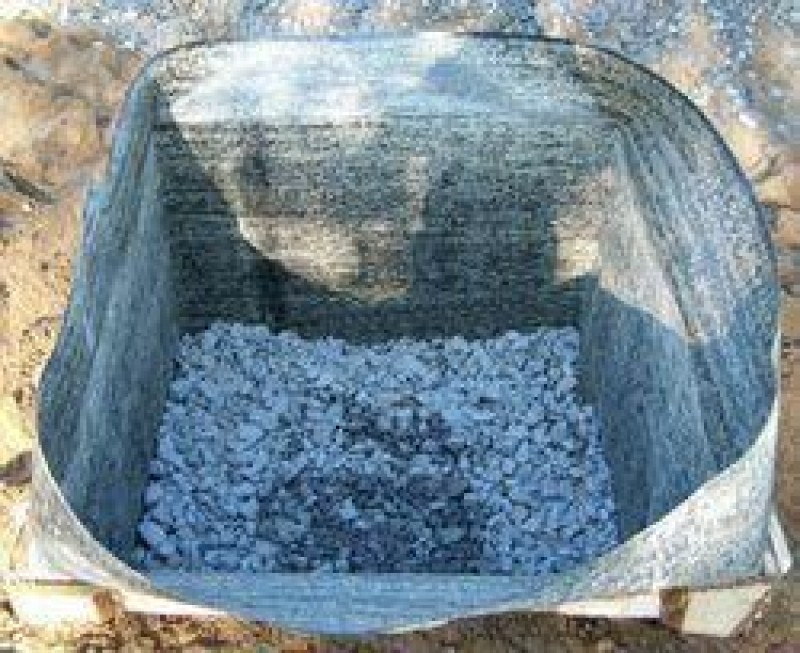

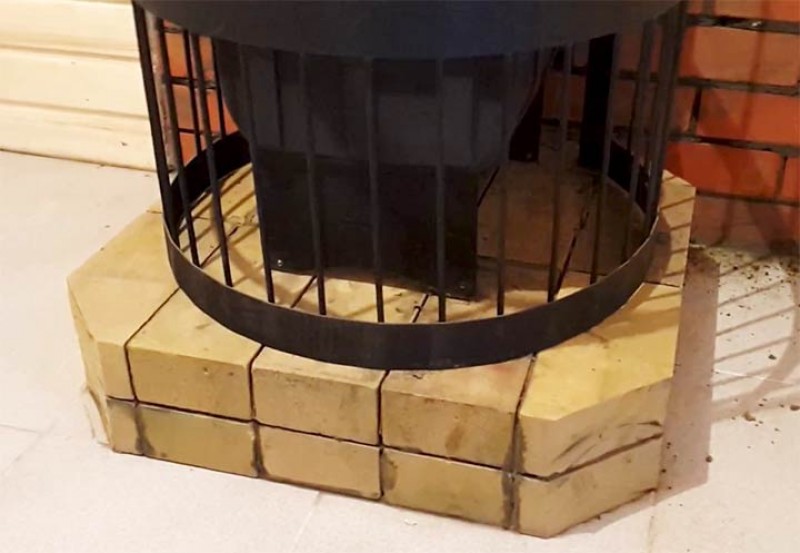

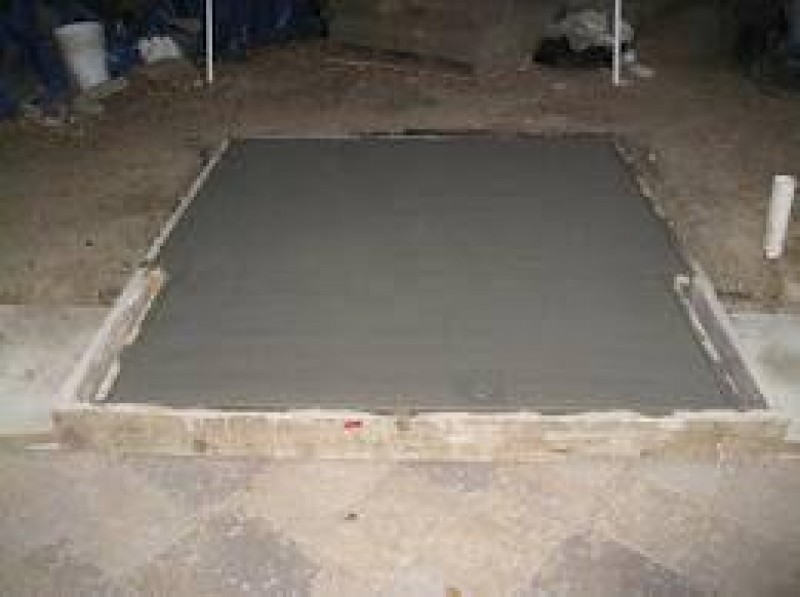

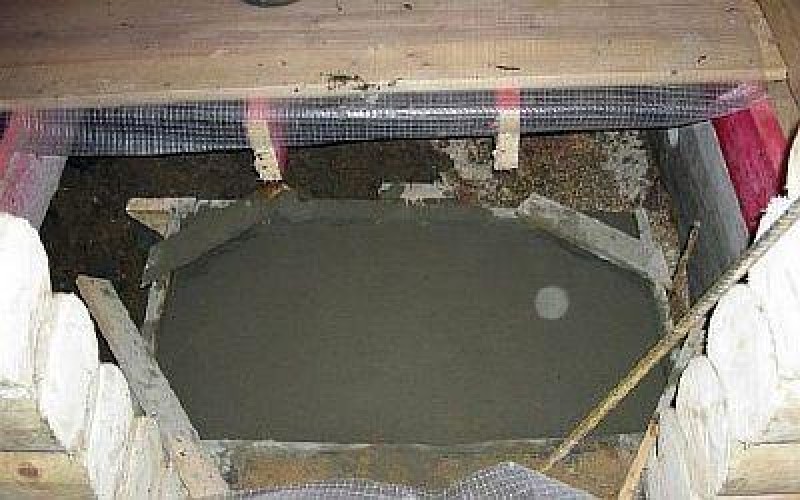

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

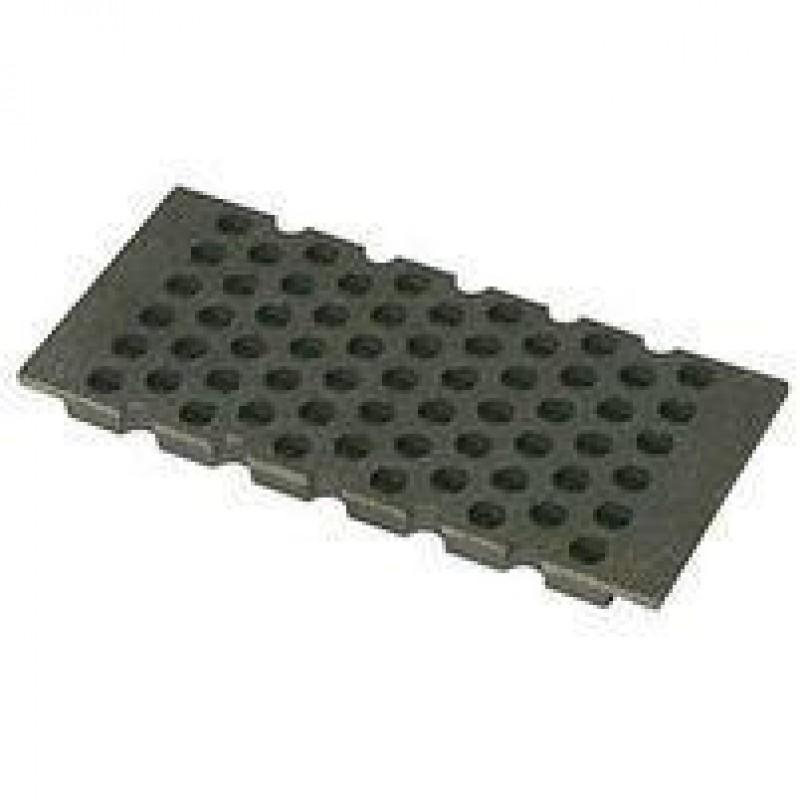

Колосник

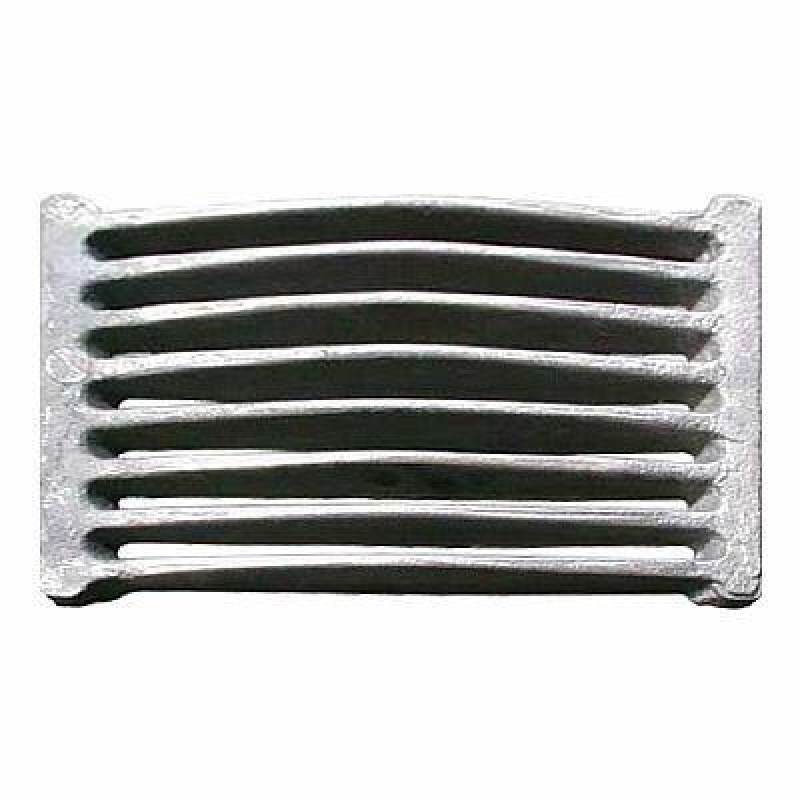

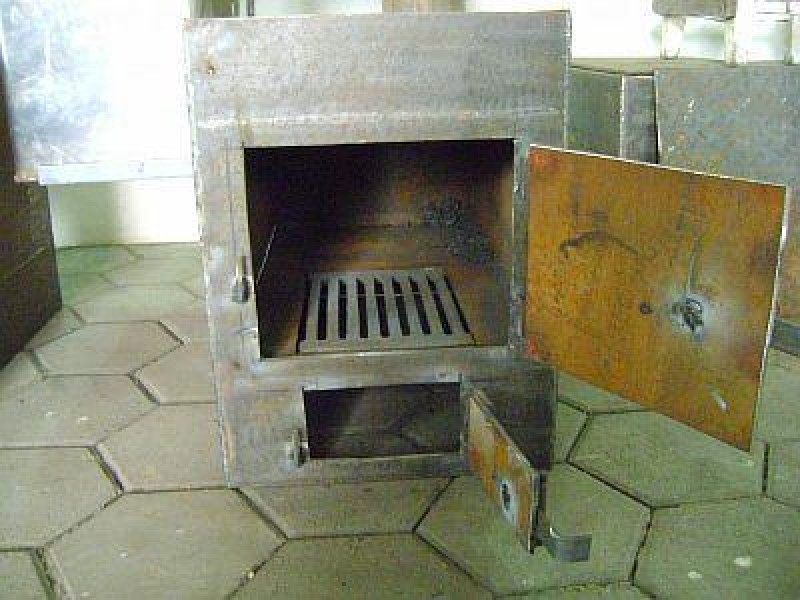

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

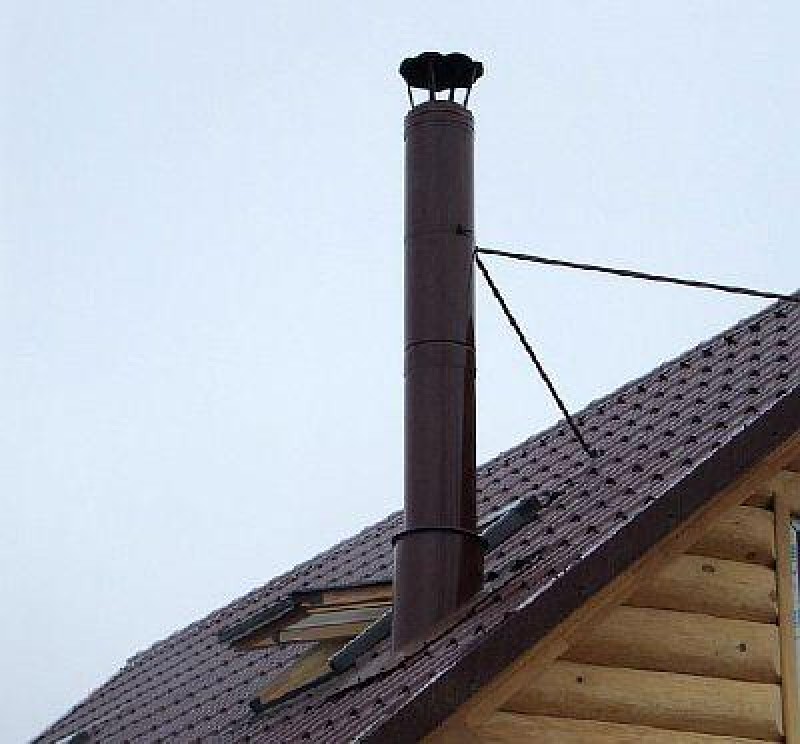

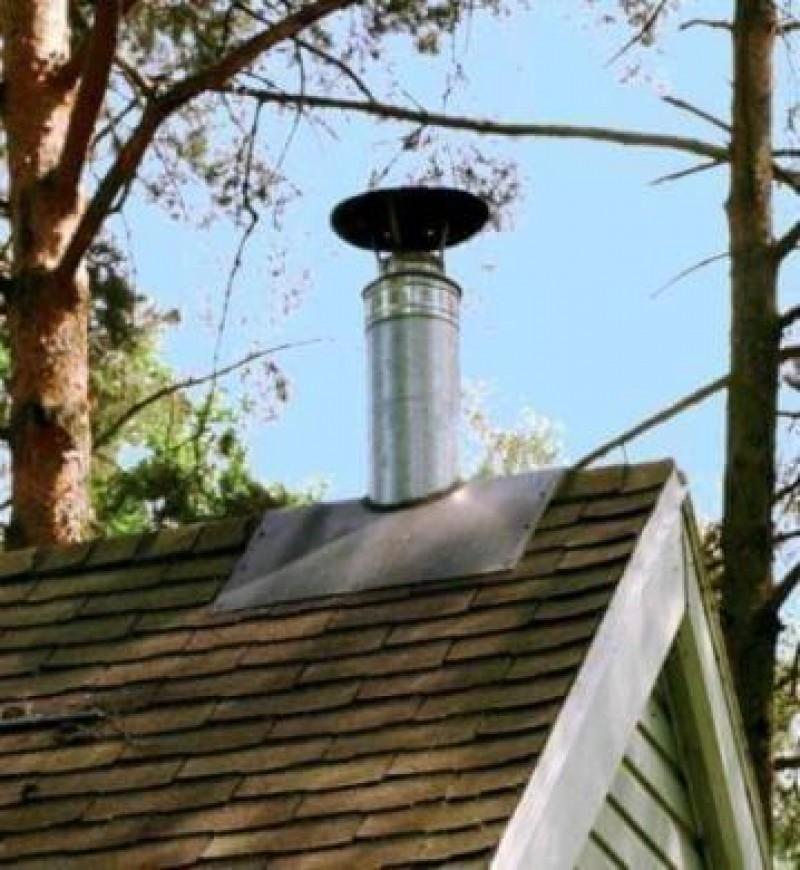

Дымоход

Этот элемент конструкции — важная часть любой печи, она необходима для выхода продукта горения.

Процесс сборки несложный:

Конструкция печи

До начала работ необходимо определиться с тем, как будет выглядеть печка. Так как сварить печь для бани из трубы можно в двух вариантах: в горизонтальном и вертикальном исполнении.

У каждой модификации свои преимущества, поэтому выбор делают исходя из конкретных условий и приоритетов:

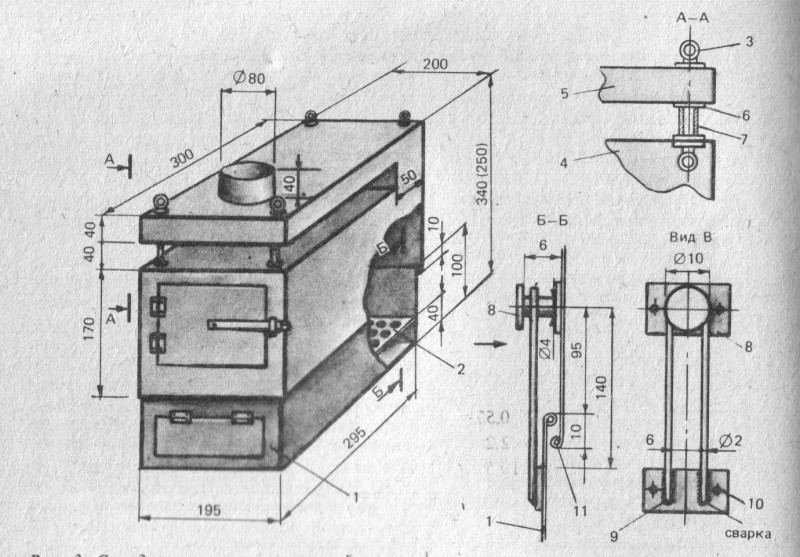

Необходимо выполнить (или найти готовые) чертежи печки для бани из металла, так как сделать печь для бани из трубы «на глазок» чревато ошибками в процессе работы, которые могут повлиять на работоспособность изделия. При непродуманном монтаже печи для бани существует вероятность угрозы здоровью человека.

Описание типовых схем печей из трубы

Печь из трубы представляет собой металлический цилиндр с проделанными отверстиями для топки и зольника и приваренным сверху дымоходом. Существует два основных варианта печей из труб:

Горизонтальные модели годятся для бань и производственных помещений, так как их конструкция предусматривает установку бака для нагрева воды и других вспомогательных приспособлений.

На «лежачих» печах устанавливаются мангалы и решетки для барбекю, что делает их оптимальным вариантом для приусадебного участка или дачи.

Вертикальные печи занимают небольшую площадь и подходят для обогрева бытовок и приготовления пищи на маленьких дачных кухнях.

Справка. В вертикально расположенной печи дрова прогорают быстрее и дают больше жара, а горизонтальные конструкции растапливаются медленнее, но позволяют дольше сохранять тепло при меньшем количестве расходуемого топлива.

Достоинства самодельных трубных печей

Печь из металла может быть изготовлена из труб, листовой стали и отработанных газовых баллонов. Самый оптимальный вариант – устройство из толстостенной стальной трубы. Оно обладает рядом важных преимуществ:

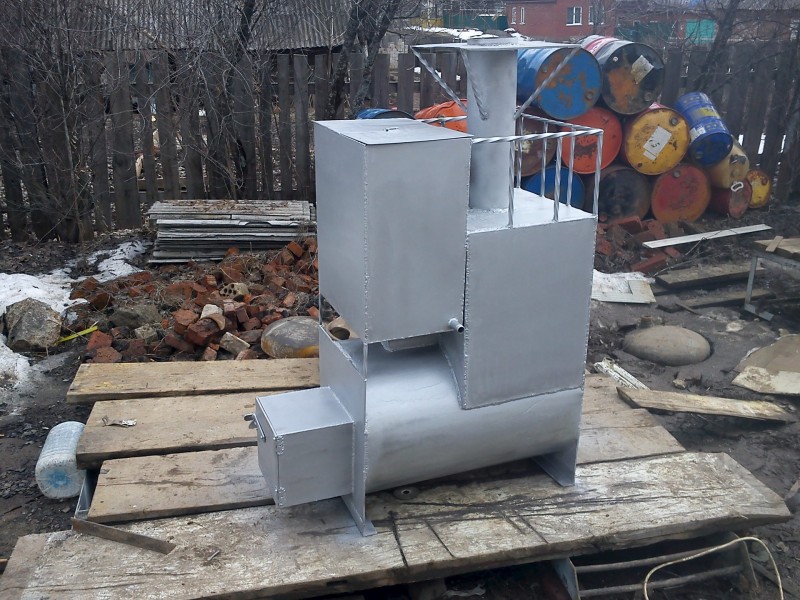

Горизонтальный вариант печи

Считается, что при прочих равных условиях (толщина металла, величина топки) горизонтальная печка имеет больший коэффициент полезного действия (КПД). Поэтому, если нет острого недостатка площади, то горизонтальный вариант предпочтительнее.

Порядок работы по сварке печи для бани из трубы горизонтального профиля:

Небольшое отступление: некоторые прорезают отверстие для дымохода в задней стенке — этого делать не стоит. Уходящий напрямую горячий дым снижает КПД печки, увеличивает расход топлива.

Банная печь из трубы горизонтальная своими руками готова, остается очистить изделие от окалины и ржавчины, проверить на работоспособность, произведя контрольную растопку.

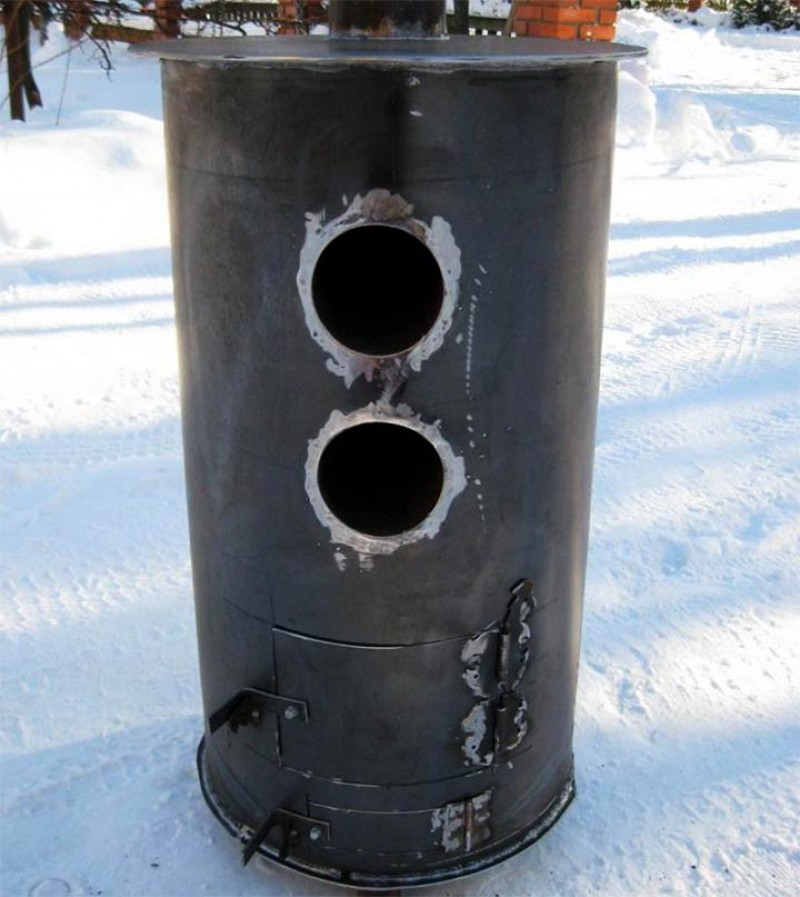

Вертикальный вариант

Сварка вертикальной печи для бани аналогична с горизонтальным исполнением. Отличие состоит в положении отрезка трубы, при котором торцы трубы образуют, в отличие от предыдущего варианта, не переднюю и заднюю стенки, а дно и верх печки.

Внимание: независимо от варианта устройства каменки в вертикальной печи (короб или колосник), необходимо оставлять достаточное отверстие для прохождения дыма в дымоход — не менее 1/3 диаметра печи.

Печка из трубы своими руками

Ниже разберем поэтапно, как самому сделать печь дома, как сваривать между собой отдельные ее детали, как установить и отделать ее.

Необходимые материалы и инструменты

В процессе работы понадобится следующий набор:

После подготовки инструментов можно приступать к основной части работы.

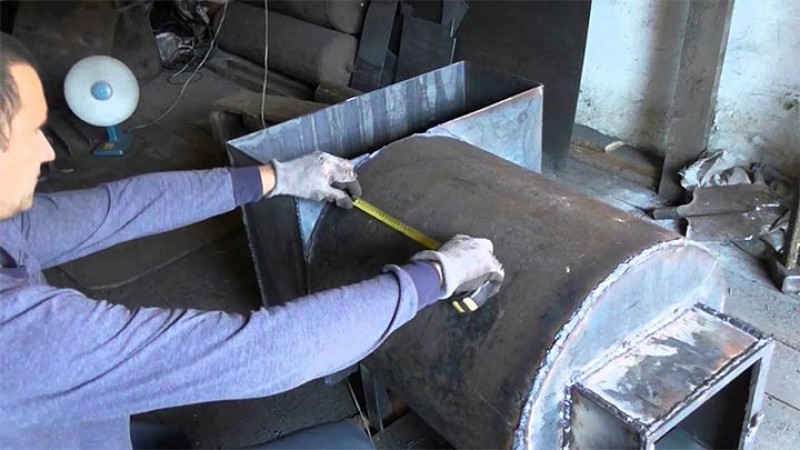

Сборка и сварка

Вертикальные, горизонтальные печи имеют различия при соединении деталей. Поэтому разберем создание каждого типа по отдельности.

Печи вертикального типа

Для небольшой печки хватит куски трубы длиной в 1,5 м.

Порядок действий следующий:

Мастера рекомендуют не браться за сварочный аппарат, болгарку, не имея навыков работы с ними.

Печи горизонтального типа

Для сборки горизонтальной печки берется кусок трубы длиной 0,8 м. Важно учесть, что в такой конструкции водяной бак в трубу не монтируется. Топку удобно сделать выносной.

В остальном порядок работ следующий:

Все швы зачищаем. Водяной бак допустимо прикрепить к задней части печи.

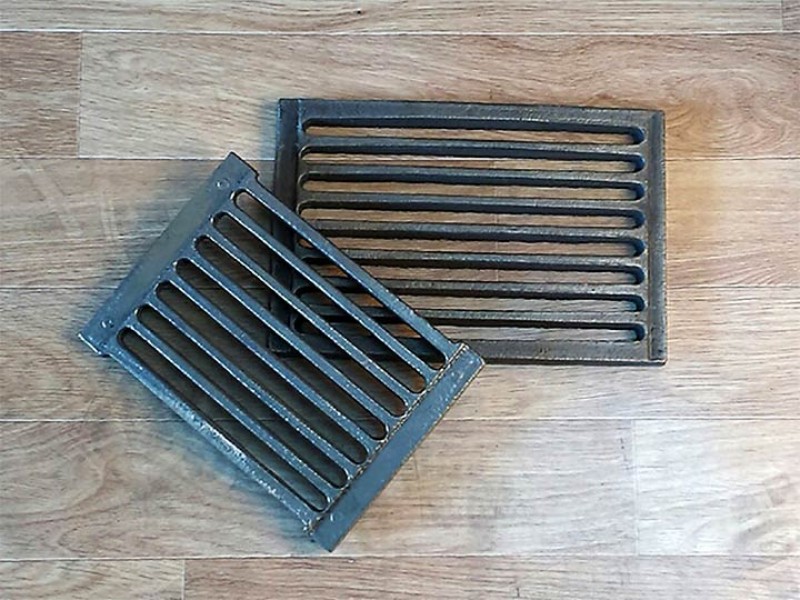

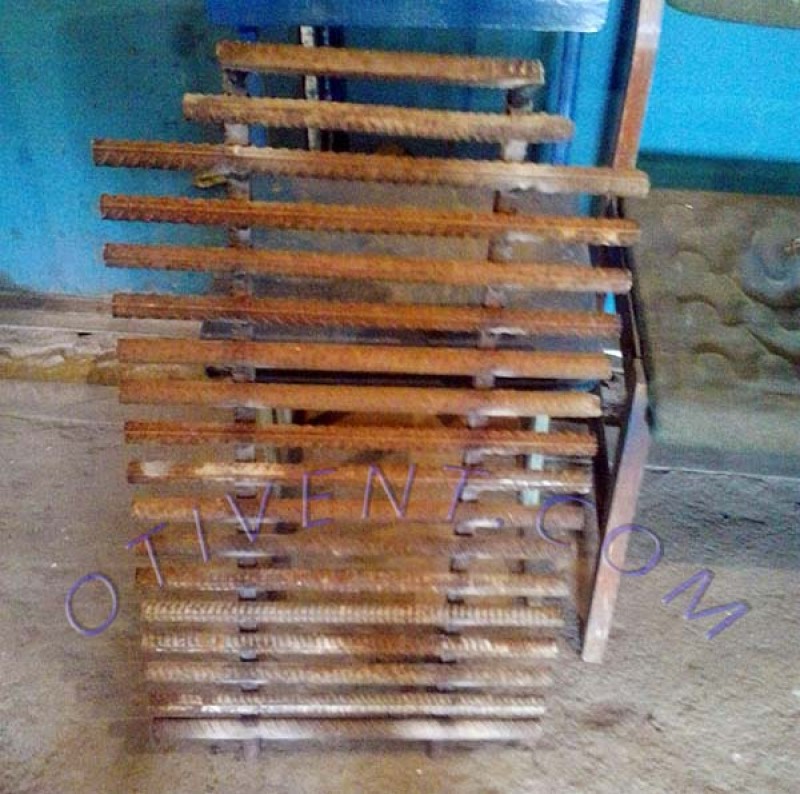

Колосник ‒ это решетка, что выставляется внутри печи, чтобы была хорошая тяга при горении топлива. Его можно купить готовым нужных размеров или сделать самому.

Для самостоятельной сборки:

Швы зачищаем. Колосниковая решетка готова.

Варианты отделки

Для придания металлической печи аккуратного вида необходимо провести наружную отделку. Один из вариантов ‒ воронение металла. Поверхность покрывают специальным химическим составом. Печь приобретает красивый блеск и надежную защиту от коррозии.

Чтобы увеличить теплоотдачу печи и сделать ее красивее, часто печь обкладывают кирпичом.

Кирпичная облицовка бывает трех видов:

Допустимо проводить и окрашивание печи. В продаже есть специальные термостойкие составы. Брать лучше темные оттенки, которые придают поверхности шероховатости, тогда тепло будет распространяться по помещению с максимальной отдачей. От алюминиевых красок лучше отказаться.

Пользователи часто ищут:

Монтаж фундамента

В зависимости от габаритов печи нагрузка на фундамент будет разной. Правильно определить, собрать подходящий тип фундамента под печку поможет статья (перейдите по ссылке).

Установка печи

При установке печи важно строго соблюдать требования пожарной безопасности.

В деревянной бане расстояние от стен до корпуса печи должно быть минимум 1 м. Перед дверью топки пол на дистанции 1,5 м должен быть защищен огнеупорным материалом, листом железа. Ставить печь лучше на бетонный пол или невысокий (от 20 см) фундамент из кирпича.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Обустройство фундамента под печь

Следующий этап производства печи – обустройство надежного основания.

Выбор оптимального размера печи

Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.

Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.

В размерах банной печки важно придерживаться следующих пропорций:

Самыми популярными размерами печей считаются следующие:

Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.

Видео-инструкция по сборке улучшенной версии

И еще один способ:

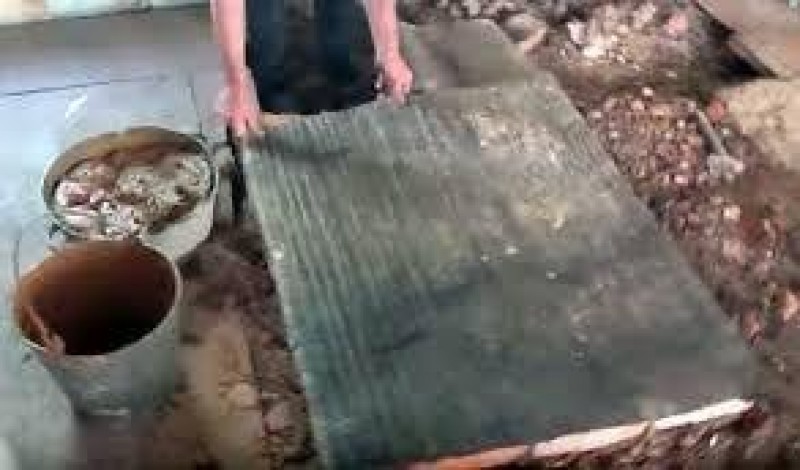

Готовим основание

Подводя итоги. Несколько слов об ИК излучении

Железные печи обладают многими преимуществами, но у всех есть один недостаток – при работе они образуют жесткое ИК излучение, что приводит к неравномерному прогреву воздуха в помещении. Но эту проблему можно устранить, если сделать вокруг отопительного прибора кирпичную кладку. Кирпич нужно класть примерно в 10-15 см от печи, благодаря чему воздух будет свободно циркулировать вдоль стенок. Кроме того, кладка выполняет еще и защитную функцию – случайное прикосновение к нагретому кирпичу не приведет к ожогу, чего нельзя сказать о раскаленном металле.

В одном из нижних рядов остается два-три отверстия, чтобы холодный воздух проникал внутрь. Теплый же воздух будет подниматься, движимый конвекцией. Также вам, возможно, будет интересно узнать об эксплуатации газовой печи в бане.

Печи для парной очень популярны у многих владельцев приусадебных участков. Рынок предлагает большой перечень всевозможных модификаций с разными характеристиками и размерами. Но прежде чем осуществить монтаж и установку металлической печи в бане, необходимо знать все положения пожарной безопасности, чтобы исключить возгорание. Рассмотрим основные моменты выбора и монтирования отопительного агрегата со всеми требованиями и нюансами.

Разновидности

Модель должна не только прогревать помещение, но и не представлять опасности людям, которые будут посещать баню. Есть несколько вариантов конструкций, различающихся по расположению дверцы камеры отопления:

По конструкции различают несколько вариантов устройств:

В современных моделях есть бак под воду и отделение для камней.

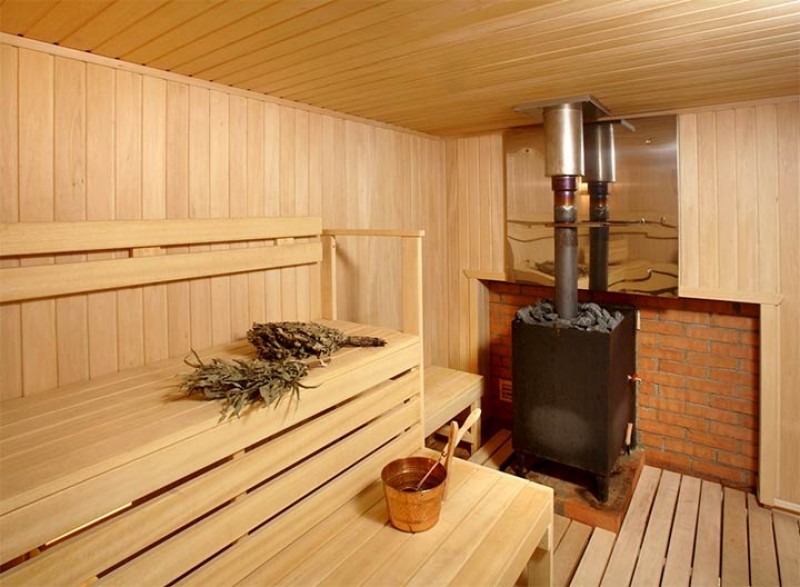

Установка печи в бане – пошаговая инструкция

Для сохранения сил и времени следует разделить работу на фазы. Монтаж производится в пять основных этапов:

Рассмотрим подробно каждый пункт.

Как правильно выбрать место для сборки

Традиционно парные – это деревянное строение с соответствующей отделкой. Прежде чем приступить к установке и монтажу железной печи в деревянной бане, важно правильно выбрать зону.

Критерии выбора точки опоры при строительстве

Придется учитывать материал изготовления отопительного прибора, его мощность, конструкцию топочной камеры и точку выхода дымоотвода (обычная высота до 1 метра от кровли до конечной точки дымоотводящей трубы). Следует помнить, что каменка должна находиться в безопасном для посетителей месте, чтобы никто не получил травмы. Также ключевым моментом является близость устройства к горючим поверхностям.

Существуют правила, которые обязательно учитываются при монтаже.

Требования СНиПа при монтировании
