Водяной наасос «ручеек» — технические характеристики и эксплуатация

Техническое описание, модели вибрационных насосов малой мощности

Вибрационные насосы имеют простое устройство без вращающихся узлов. Мембранный механизм нагнетания работает от электромагнита, подключенного к линии переменного тока с частотой 50 Гц. Сердечник электромагнита передает колебания, в количестве 100 раз/сек на штырь, который заставляет колебаться мембрану.

Мембрана является стенкой водной камеры. Камера имеет отверстие для всасывания воды и патрубок нагнетания. При расширении камеры вода втягивается, потом закрывается обратный клапан, и жидкость выдавливается в трубу нагнетания. И так 100 раз в секунду. Пользователь ощущает вибрацию корпуса, за что насос назван вибрационным.

Увеличить или уменьшить производительность насоса можно, регулируя амплитуду вибрации, то есть длину штырей, приводимых в движение сердечником. Для амортизации соединения выполнены резиновыми изделиями. При интенсивной работе они изнашиваются, и требуется замена манжет.

Базовые модели насосов Ручеек не имели защиты от перегрева. Теперь любые вибрационные насосы имеют блокировку «сухого хода» и от перегрева. При нижнем водозаборе на отверстие, обязательно установлен фильтр, для защиты от песка, который легко заменяется.

Насосы Малыш М имеют верхний водозабор, Малыш-3 – нижний, а Малыш-К используется, как дренажный. Насос перегревается при работе свыше 2 часов. Перерыв должен быть не менее 20 минут.

Белорусские вибрационные насосы Ручеек выпускают с верхним и нижним забором воды. Модификаций много. В зависимости от расположения всаса выпускаются марки Ручеек В 10 – 40 (цифра – длина подводящего кабеля), Ручеек Н 10 – 40. Погружные насосы работают в колодцах и скважинах.

Корпорация Техноприбор выпускает насосы Ручеек-1 с верхним забором воды и Ручеек 1М с нижним всасом. Аппараты оснащены автоматическими выключателями, соответствуют стандартам безопасности.

Монтаж

Для того чтобы любой вибрационный насос работал эффективно весь срок службы, его необходимо правильно установить. Сделать это можно своими руками и без привлечения специалистов, главное, учесть ряд особенностей.

• Погружной насос должен быть полностью покрыт водой, но находиться на высоте 50-70 см от дна колодца или емкости. Если опустить его на самое дно, то аппарат будет поднимать мусор и ил, вода станет грязной, а механизм быстро забьется.
• Устройство не должно касаться своим корпусом стенок скважины и должно быть закреплено на капроновом или оцинкованном тросе. За счет вибраций насос либо разрушит стены скважины, либо в случае, если стенки емкости или колодца довольно крепкие, может повредить свой корпус.

Обязательно нужно проверить изолированность кабеля подачи электричества, так как вода легко проводит ток, и это может привести к непоправимым последствиям.Все крепления должны быть отрегулированы и перепроверены

Отдельно стоит обратить внимание на каналы, по которым вода будет поступать из камеры нагнетания – проверить их на засоры и герметичность.. При соблюдении эксплуатационных правил, которые рекомендованы производителем, вибронасос ломается редко

И даже в случае их несоблюдения первые неисправности могут возникнуть лишь после 3-4 лет работы без правильного ухода. Если вибрационный насос все еще находится на гарантийном обслуживании, ни в коем случае нельзя пытаться вскрыть корпус, и провести ремонт самостоятельно. Нужно обратиться к продавцу или в сервисный центр, с которым заключен договор

При соблюдении эксплуатационных правил, которые рекомендованы производителем, вибронасос ломается редко. И даже в случае их несоблюдения первые неисправности могут возникнуть лишь после 3-4 лет работы без правильного ухода. Если вибрационный насос все еще находится на гарантийном обслуживании, ни в коем случае нельзя пытаться вскрыть корпус, и провести ремонт самостоятельно. Нужно обратиться к продавцу или в сервисный центр, с которым заключен договор.

Диагностировать неполадку можно по определенным симптомам.

https://www.youtube.com/watch?v=Uu0lDciGQ-M

Вибронасос гудит, но вода не поступает. Причин такой проблемы может быть несколько. Например, ослабел крепеж поршня, повредился клапан или сломался шток. Необходимо как можно быстрее отключить неисправное устройство от сети и поднять его на поверхность, после чего можно разбирать насос и искать причину поломки.

• Вибронасос гудит и сильно нагревается. Чаще всего причиной такой неисправности выступает работа насоса над поверхностью воды, что противоречит правилам пользования аппаратом. Конструкция вибрационного насоса не включает в себя элемент охлаждения, который заменяет постоянное нахождение механизма в прохладной воде, поэтому подвешенный в воздухе насос быстро перегревается и выводит из строя электромагнит. Его замена своими руками довольно сложна, однако возможна при определенных навыках работы с паяльной установкой.
• Вибронасос работает, но совсем бесшумно. Вибрационные аппараты не могут работать в абсолютной тишине, поэтому отсутствие ровного гудения также должно настораживать, как и лишний шум. Причиной такой неисправности выступает упавшее напряжение в сети. В таком случае нужно как можно быстрее отключить аппарат от электропитания и устранять неисправность самой сети. Снова подключать насос можно лишь после нормализации сетевого напряжения.

Ремонт электромагнита

Ремонт вибрационного насоса

Ремонт электромагнита — это перемотка катушек.Для перемотки понадобятся следующие инструменты:

• Обмоточный эмалированный провод диаметром 0, 65 мм.
• Трубка из ПВХ диаметром 4 мм.
• Паяльник.
• Эпоксидная смола.
• Молоток.
• Отвертка.
• Рукавицы.
• Противогаз.
• Обычный намоточный станок.
• Электрическая плитка на 1,5 кВт.
• Чурка из дерева.

Проведение работ по ремонту:

• Для начала понадобится извлечь магнит из корпуса насоса.
• Для этого включается электрическая плитка, на которую ставится корпус насоса и нагревается.
• Нагревать нужно до температуры 150 градусов, вы должны почувствовать небольшой дым от эпоксидной смолы.

• После этого в толстых рукавицах возьмите нагретый корпус насоса и стукните об деревянную колоду, чтобы электрический магнит смотрел вниз.
• Если он не сдвинулся с места, то нужно еще оставить его греться на несколько минут.
• Затем повторите попытку: если магнит сдвинулся, его нужно вытащить из корпуса.
• Далее необходимо очистить внутренность корпуса от эпоксидной смолы при помощи плоской отвертки.
• Затем при помощи молотка выбивается железо электромагнита с катушек.
• Для того, чтобы железо лучше выбивалось, его необходимо нагреть на плитке до нужной температуры.
• Далее разматываются сгоревшие обмотки и тщательно очищается каркас от остатков смолы.
• На намоточный станок закрепляется каркас и наматывается катушка. Далее, проводится виток в вилку до заполнения всего каркаса.
• Всего получается 8 слоев, последний слой следует намотать наполовину и закрепить при помощи изоленты.
• Точно также наматывается и вторая катушка. Затем, каркасы катушек надеваются на сердечник, а концы обмоток снаружи зачищаются.
• Излишек откусывается, а на оставшийся спаянный вывод одевается трубка ПВХ.
• Кабель продевается через резиновый уплотнитель в корпус, где был залит электрический магнит.
• Конец кабеля разделывается, и зачищаются концы до 50 мм.
• Концы кабеля скручиваются с началом обмоток и пропаиваются. Концы одеваются в трубки ПВХ.
• Затем аккуратно сердечник с катушками опускаются в корпус, c одновременным вытаскиванием излишков кабеля наружу.

• Затем корпус насоса зажимается в тиски и выравнивается по уровню.
• В старой банке замешивается эпоксидная смола с отвердителем и пластификатором.
• Все размешивается и заливается в катушки электромагнита. Через 15 минут эпоксидной смолой заполняются все пустоты.

Эпоксидная смола затвердевает в течение суток. Затем убираем остатки и собираем насос. Для полной информации рекомендуем посмотреть учебное видео.

Решение проблемы полива и питьевого водоснабжения — насос «ручеек».

Насосы «Ручеек-1» и «Ручеек-1М» — качественные и недорогие насосы, которые можно использовать как для полива огорода или приусадебного участка, так и для снабжения питьевой водой небольшого дома или дачи. Конструкционно насос «Ручеек» практически не отличаются от вибрационного насоса «Малыш», также работает с максимальным эффектом и с минимальным потреблением электроэнергии. Его механизм не содержит вращающихся и трущихся элементов, что значительно увеличивает срок его эксплуатации.

Как и насос «Малыш», насос «Ручеек» с успехом используется в качестве эффективного насоса для колодца и в качестве насоса для скважины. Вибрационный насос «Ручеек» практически незаменим в быту, если у вас небольшая дача или небольшой приусадебный участок, для водоснабжения которого не требуются очень большие объемы воды.

Представляем вашему вниманию две модели этого погружного вибрационного насоса, которые отличаются способом забора воды и некоторыми другими особенностями.

Отличительные особенности и преимущества насоса «Ручеек»:— очень высокая надежность. Насос «Ручеек» имеет оптимальную конструкцию, проверенную десятилетиями успешной эксплуатации. В конструкции насоса нет ничего лишнего, качественный вибрационный механизм работает без перебоев достаточно долго.— эффективность.

При максимальных значениях напора, и производительности насос «Ручек» потребляет достаточно небольшое количество электроэнергии, что особенно важно для полива огородов, так как— простота в использовании. Чтобы начать использовать данный насос не требуется специальных технических знаний — достаточно следовать инструкции — опустить насос в воду, подключив к нему отводящий шланг или трубу и подключить к электросети.— доступная цена.

Благодаря небольшим размерам и выверенной конструкции насос «Ручеек» достаточно дешев в производстве и для конечного потребителя. Небольшая стоимость насоса при этом не означает , что у него невысокое качество.— насос изготавливается на крупном белорусском предприятии — ОАО «Техноприбор», г. Могилев.

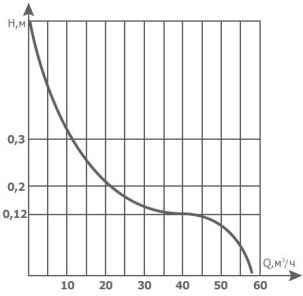

Расходно-напорные характеристики насоса ручеек.

Насос «Ручеек-1», конструктивные особенности
— забор воды — верхний. Благодаря такой конструкции, он постоянно находится в воде, тем самым происходит постоянное охлаждение работающего насоса. Если уровень воды в скважине иил колодце упал до заборного отверстия, корпус насоса все равно останется в воде и насос не перегреется. Верхний забор воды также минимизирует возможность попадание со дна водоема или скважины грязи, песка или ила.

Насос «Ручеек-1М», конструктивные особенности— забор воды — нижний. Существует риск перегрева насоса при снижении уровня воды в резервуаре, откуда она выкачивается, (в водоеме, скважине или колодце). Однако есть и преимущество — таким насосом можно выкачать больший объем воды, чем аналогичным устройством с нижним забором.— в насосах марки Ручеек-1М» имеется встроенное термореле, которое отключает его при перегрузке.

Для удобства выбора погружного насоса «Ручеек» технические характеристики всех моделей указаны в приведенной таблице.

Насос «Ручеек-1»

Насос «Ручеек-1М»

Важно! Указанная производительность — 1500 л/ч – имеет место при подъеме на высоту 1м. При подъеме воды на высоту 40 м производительность насоса падает и составляет — 432 л/час.

При выборе насоса «Ручеек» для воды обратите внимание на следующие характеристики:— мощность насоса— производительность — объем перекачиваемой воды в единицу времени.— напор — высота подъема воды.

Максимальный напор насосов «Ручеек» составляет 40-60 м., это следует учитывать при использовании этого насоса в качестве колодезного или скважинного.

Если у вас есть вопросы по выбору и характеристикам насоса «Ручеек», обратитесь к нашим специалистам. Мы дадим вам максимум информации и поможем сделать компетентный выбор подходящей модели данного вибрационного насоса.

В нашем интернет магазине вы можете приобрести насос «Ручеек» именно белорусского производства. У нас нет аналогов этого насоса, только оригинальное качественное оборудование. Покупая данное оборудование у нас, вы получаете этот вибрационный насос по достаточно невысокой цене благодаря отлаженной логистике и долгосрочным связям с заводом –изготовителем.

Купить насос «Ручеек» можно сделав заказ прямо на сайте или позвонив по любому из телефонов в разделе Контакты.

Если вы хотите купить насос «Ручеек» в Москве – к вашим услугам доставка по городу, или можно забрать насос самовывозом с нашего склада.

Для покупателей из Московской области и других регионов России — доставка любой транспортной компанией по согласованию.

Техническая информация и принцип действия

Технические характеристики водяного насоса Ручеек можно охарактеризовать как вполне достойные для прибора такого уровня.

Погружные вибрационные устройства данного типа предназначены для поставки воды из скважин, имеющих глубину 40 м и ширину 100 мм. Некоторые модификации могут эксплуатироваться на глубине до 60 м.

Вес (без шланга и проводов) – около 4 кг.

Тип забора воды: верхний и нижний (Ручеек-1 и Ручеек-1М).

Погружной вибрационный насос Ручеек — характеристики:

Максимальная продолжительность работы: 12 ч.

При глубине скважины до 40 м мощность устройства составляет около 430 л в час, при заборе воды с поверхности (до 1,5 м) этот показатель увеличивается до 1,5 м3 в час.

Зависимость производительности насоса Ручеек от глубины забора воды

Конструкция насоса состоит из следующих элементов:

• Электромагнита.
• П-образного сердечника.
• Вибратора.
• Корпуса.

А работает он следующим образом:

• При помощи электромагнитного напряжения создается магнитное поле, приводящее к изменению давления внутри агрегата, что заставляет все его детали включаться в поочередное движение.
• Движения диафрагмы прибора поднимают воду под давлением.
• Благодаря отсутствию подшипников и вращающихся деталей в конструкции насоса он функционирует стабильно и бесперебойно в течение длительного периода времени.

На этом фото показано более детальное устройство погружного насоса Ручеек

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий:

1. Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
2. Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
3. Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
4. Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
5. Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.
