Почему возникает обратная тяга в дымоходе и как правильно поправить ситуацию

Камин в собственном доме – мечта любого романтика. Кто из нас не стремился зимним вечером оказаться в уютном кресле у собственного камелька, чтобы блаженно впитывать всем телом тепло, распространяемое живым огнем.

Также уделили внимание способам проверки тяги в дымоходе и детально рассмотрели лучшие варианты решения проблемы с тягой.

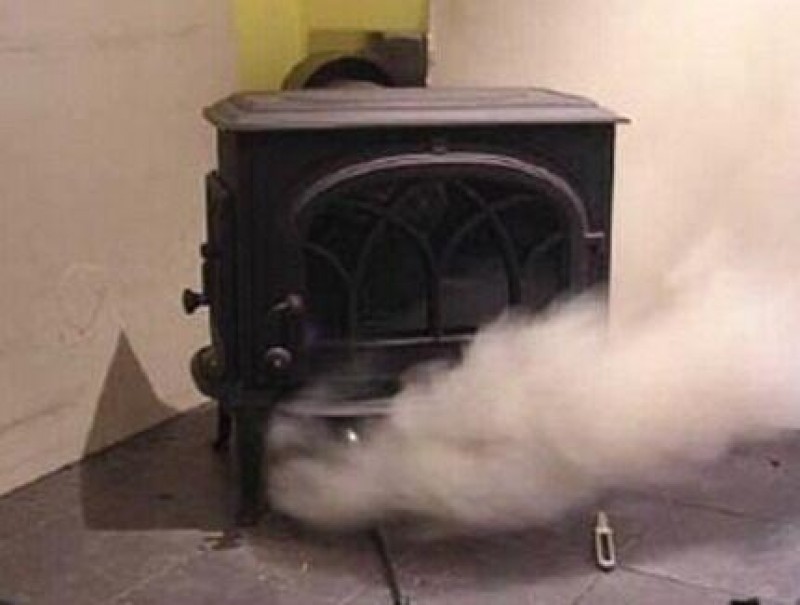

Что такое обратная тяга?

Прежде чем разбираться в причинах этого явления, следует понять суть происходящего. Отопительное устройство, установленное в доме, совместно с дымоходом образуют вытяжную конструкцию.

Давление воздуха внутри устройства и снаружи него не одинаковое. Из-за этой разницы в давлении и возникает тяга – аэродинамический направленный поток дымовых газов.

Безопасная и эффективная работа отопительного устройства предполагает, что продукты сгорания будут перемещаться от горящего топлива по дымоотводящим путям. Воздушные массы в дымоходе имеют меньшую плотность, в результате чего и стремятся вверх. На их место поступает более холодный наружный воздух. Именно таким и должна быть смена потоков в идеале.

Обратная тяга — это не только неприятное, но и опасное явление, последствия которого могут проявиться ухудшением здоровья людей и домашних любимцев

Но иногда возникает явление, называемое обратной тягой. В этом случае дым, образующийся в результате сгорания топлива, направляется не наружу через дымоход, а внутрь помещения.

Возникновение обратной тяги – это не просто неприятное, но и опасное явление. Проникновение продуктов сгорания в помещение приводят к серьёзным отравлениям, а угарный газ несет смертельную опасность.

Первыми признаками сбоя при перемещении воздушных масс может быть не только дым, поступающий в помещение, но и быстро закоптившееся стеклянное окошечко в дверце топки. Сначала тяга может быть просто слабой, но, если не принимать меры, со временем она станет обратной.

Порой возникает ещё одно явление, связанное с перемещением дыма, – воздушный поток на кратное время меняет своё направление на противоположное. Так возникает опрокидывание тяги.

Причины возникновения обратной тяги

Существует несколько причин для возникновения обратной тяги. Основной из них можно считать допущенные ошибки в процессе проектирования отопительной системы . Возможно, при её сооружении были нарушены правила применения строительных материалов.

Проблема такого рода вообще не возникнет, если конструировать дымоход с соблюдением существующих стандартов: поворот нужно делать на 90°, а отвод располагать под углом в 45°. Особое внимание следует уделять форме сечения дымохода.

Самой подходящей формой является круг. Если в конструкции будут присутствовать углы, могут возникать завихрения, препятствующие отведению газов.

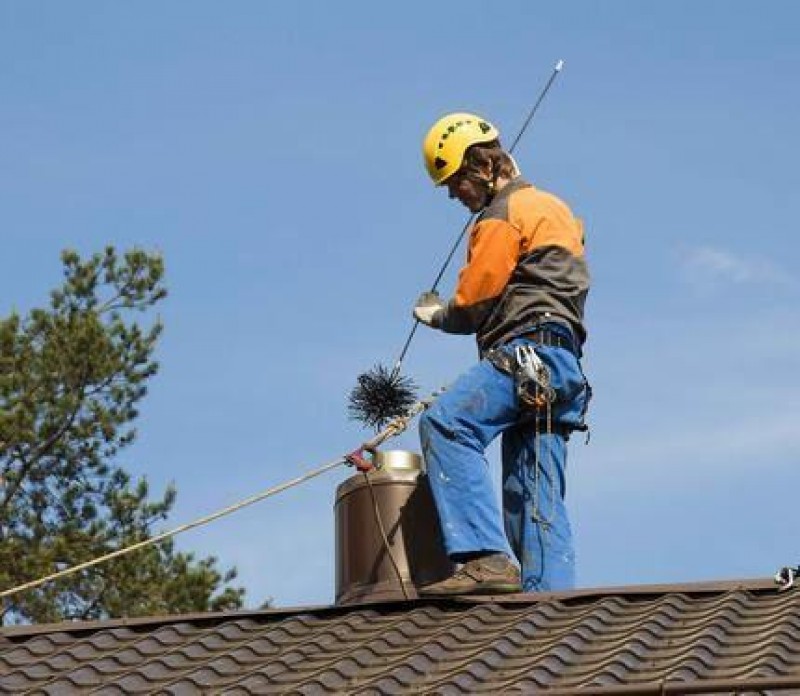

Профессия трубочиста, как видите, ещё не утратила своей актуальности, а, с увеличением числа частных коттеджей, даже стала ещё более востребованной

Если сравнивать кирпичные и металлические дымоходы, то тяга в последних всегда будет менее качественной. Проблема в том, что металл нагревается довольно быстро, но так же стремительно он и остывает. А холодный воздух, как известно, опускается вниз.

К часто встречающимся можно отнести следующие причины, почему нет тяги в вашем дымоходе:

Если конек кровли расположен выше уровня дымохода, то опрокидывание тяги может происходить при возникновении сильного ветра.

То же явлением можно наблюдать и в том случае, когда дома воздух холоднее, чем на улице. Из-за разницы в давлении может возникать сильный запах гари.

Чтобы не допустить отравления, следует хорошо проветрить помещение. Одновременно оно хотя бы немного прогреется. Нарушить тягу способен и ветер, образующий завихрения воздушных потоков на крыше. Такому явлению способствует неправильное направление оголовка относительно конька крыши.

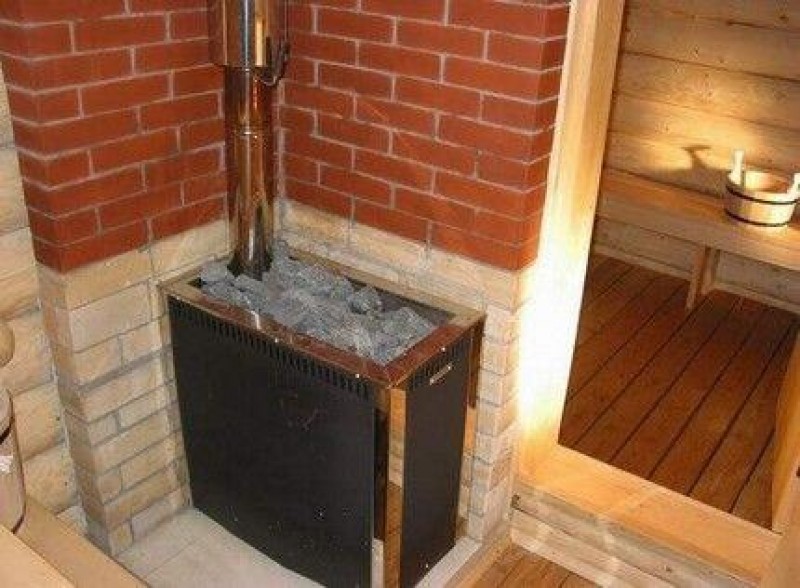

При строительстве бани нужно так расположить топку, чтобы дымоход находился внутри помещения, потому что, если расположить его снаружи, в трубе будет образовываться конденсат

Место монтажа дымохода тоже имеет значение. Например, если речь идёт об отоплении бани, эту часть конструкции можно расположить во внутренней части постройки.

Такое решение позволит лучше прогревать помещение, обеспечивая даже в сильные морозы приличную тягу. Если же трубу разместить вдоль наружной стены, обогрев займет больше времени, а в самой трубе может образоваться конденсат.

Способы проверки тяги в дымоходе

Факт присутствия обратной тяги можно выявить ещё на ранней стадии возникновения проблемы, до того, как дым станет заполнять ваш дом.

Начнем с народных способов. Можно оторвать кусок туалетной бумаги и поднести его к отопительному прибору. Туалетная бумага – достаточно тонкий материал, чтобы хорошо реагировать на движение воздуха. Посмотрите, в какую сторону отклоняется листок. Если он колеблется в сторону помещения, то присутствует обратная тяга.

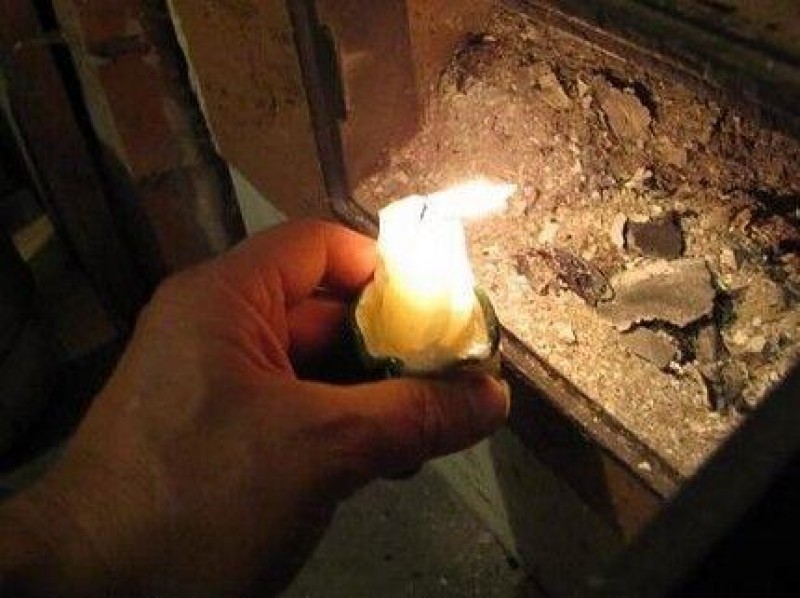

Проверять тягу можно разными народными способами, в том числе и с помощью свечки: направление пламени свечи подскажет вам и вектор тяги

Точно такой же эксперимент можно произвести при помощи сигаретного дыма. Выглядит это ещё нагляднее. Сигаретный дым безошибочно укажет вам направление тяги.

Качество тяги можно определить и понаблюдав за пламенем в системе отопления. Белое пламя и гул в дымоходе говорит о слишком сильной тяге, что тоже не хорошо, так как приводит к перерасходу топлива. Хороший результат работы выглядит так: пламя имеет золотисто-желтый цвет, горение происходит стабильно и равномерно.

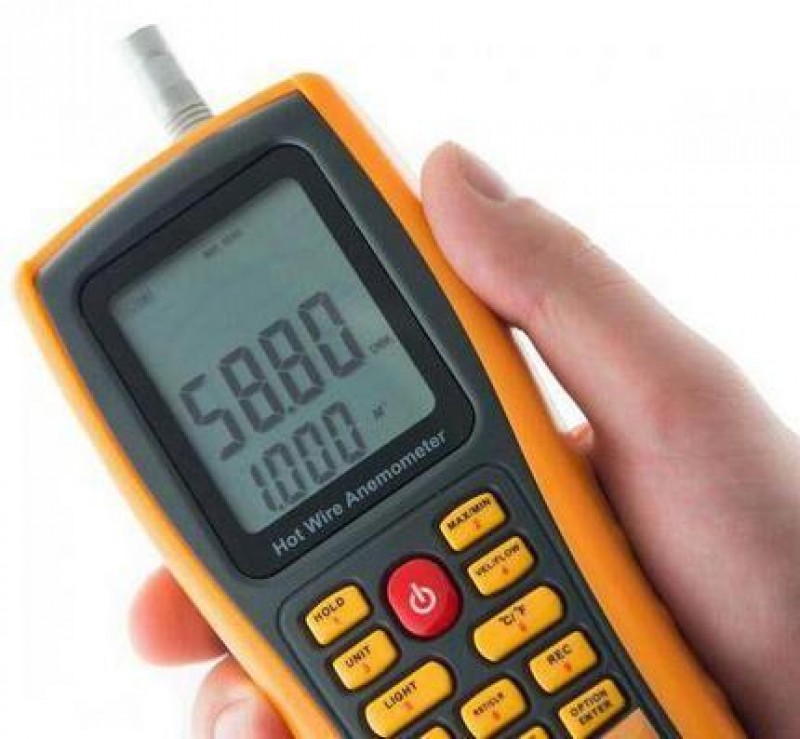

Анемометр (ветрометр) — это популярный прибор, которым пользуются специалисты, которые в силу своей профессии проверяют тягу функционирующего дымохода

Варианты решения проблемы с тягой

Как выяснилось, причины для возникновения обратной тяги могут быть разными. Поэтому стандартных решений не существует. Нужно искать вариант, соответствующий проблеме в каждом отдельном случае.

Если выводящие пути заблокированы мусором или сажей, то потребуется прочистить трубу . Если же пути неправильно спроектированы, конструкцию придется полностью демонтировать и собирать заново.

Если дефект заключается в медленной эвакуации продуктов горения, есть несколько способов, как улучшить прямую тягу в дымоходе. Существуют устройства, помогающие активизировать этот процесс.

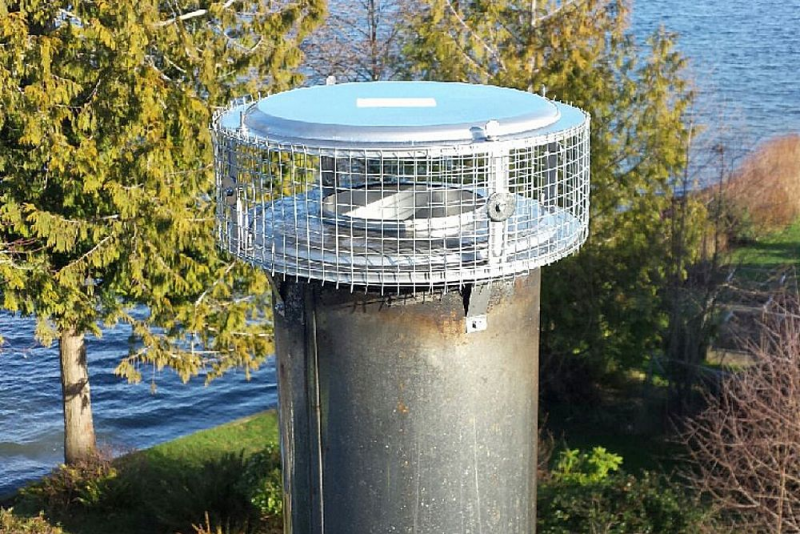

Вариант #1 — дефлектор и его разновидности

В решении проблемы, как дополнительно увеличить тягу дымохода, может помочь дефлектор. Он устанавливается на верхнюю часть дымохода. Это устройство «подсасывает» дым, находящийся в шахте дымохода, используя для достижения этой цели силу ветра.

Дефлекторы — это целый ряд устройств, имеющих единое функциональное предназначение: улучшение тяги, предотвращение обратного движения продуктов горения топлива

На дефлектор возлагается сразу несколько функций:

Работа этого приспособления основана на законах физики. Когда газ перемещается по сужающейся трубе, его поток ускоряется. При этом давление, которое он оказывает на стенки шахты, уменьшается. Возникает зона разряжения.

Дефлектор, установленный на дымоход, создаёт эту зону разряжения, когда воздух проходит внутри сужающегося канала в его конструкции. Газы устремляются в разряженную зону, находящуюся в устье дымохода, и, с помощью тяги, усиленной ветром, выводятся из трубы.

Материалом для изготовления наиболее востребованных дефлекторов являются алюминий, нержавеющая сталь и оцинковка, хотя встречаются и дорогостоящие изделия из меди, хорошо противостоящей коррозии

Даже самые простые дефлекторы способны повысить эффективность отвода дыма на 20%. Наличие такого устройства создаёт огромные преимущества для отопительной системы, поскольку содействует полному сгоранию топлива и лучшей теплоотдаче. Поэтому оно пользуется заслуженной популярностью и спросом.

Обычно в состав дефлектора входят два цилиндра – верхний и нижний, а также патрубок, соединенный с нижним цилиндром, защитный колпак и кронштейны, предназначенные для фиксации деталей.

Верхний цилиндр не является обязательным элементом устройства. Модель без него состоит из следующих элементов:

Самые дорогие дефлекторы производят из меди. А вообще-то для их создания используют керамику и пластик, нержавейку, алюминий и оцинковку. Алюминиевые и стальные изделия считаются наиболее популярными.

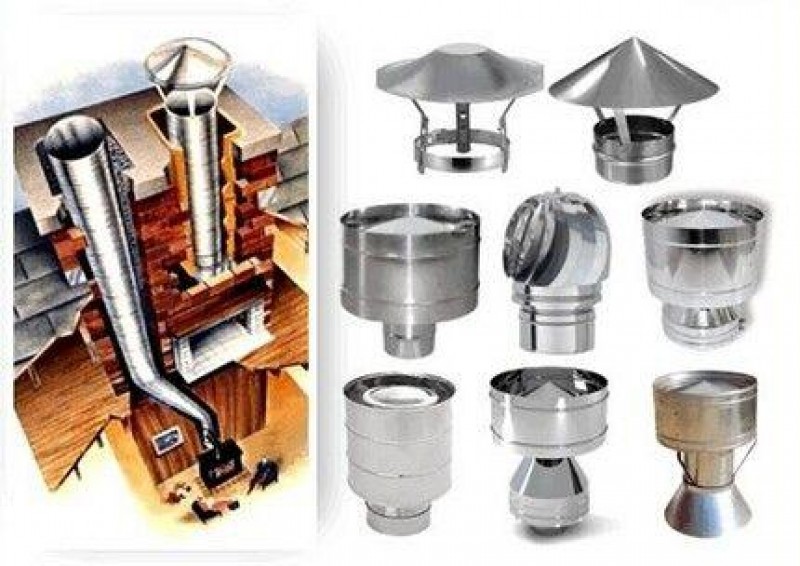

Несмотря на общность функций, дефлекторы бывают очень разными. Они отличаются не только своим внешним видом, но и устройством, а также чувствительностью к воздушным потокам.

Сложный в изготовлении, но очень привлекательный шаровидный дефлектор смотрится весьма футуристично, хотя и является замечательным функциональным устройством

Классическими считают следующие модели дефлекторов:

Кроме всеми признанной классики есть и относительно новые модели, отличающиеся необычными конструктивными решениями. Это вращающаяся модель и изделие «флюгер». В основе их работы лежат всё те же законы физики, о которых уже говорилось выше.

Не хотите тратиться на покупку дефлектора? И не нужно — его вполне под силу изготовить своими руками, используя подручные материалы. А как это правильно сделать мы рассмотрели здесь .

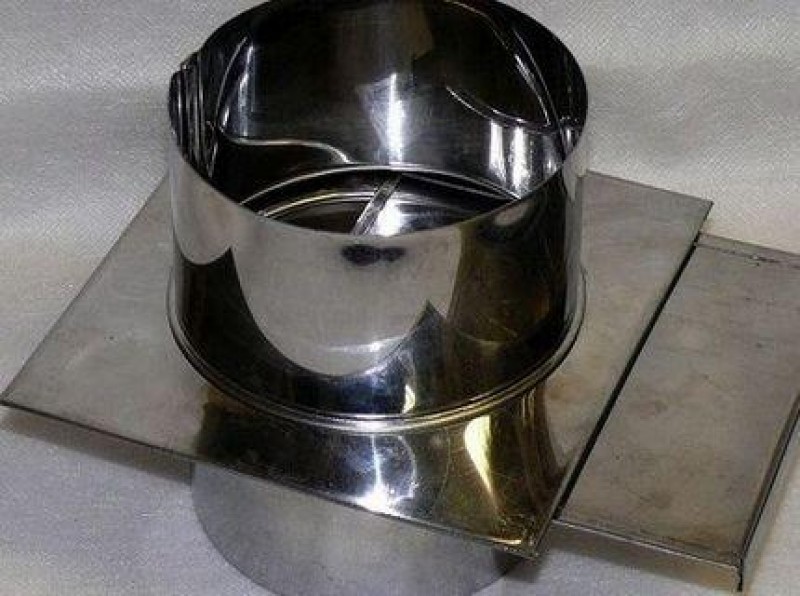

Вариант #2 — специальная заслонка-шибер

При возникновении проблем с печкой, следует проверить положение шибера. Шибер – это заслонка, которая предназначена для регулировки тяги. Устанавливают его обычно на неутепленном первом метре трубы дымохода. Эта заслонка позволяет делать работу отопительного оборудования максимально эффективным.

У этого приспособления несколько функций:

Материалом для изготовления шибера служит, как правило, нержавеющая сталь, толщина которой составляет 1 мм. Благодаря полированной поверхности изделия с него легко удаляется сажа.

Температура, которую способна выдержать такая задвижка, не превышает 900 °C. Она достаточно прочная и обладает невысоким коэффициентом термического расширения.

Выдвижная заслонка не должна полностью перекрывать створ дымохода: 85% — это тот показатель, который обеспечивает нормы безопасности при эксплуатации отопительных приборов

Шибер представлен двумя моделями:

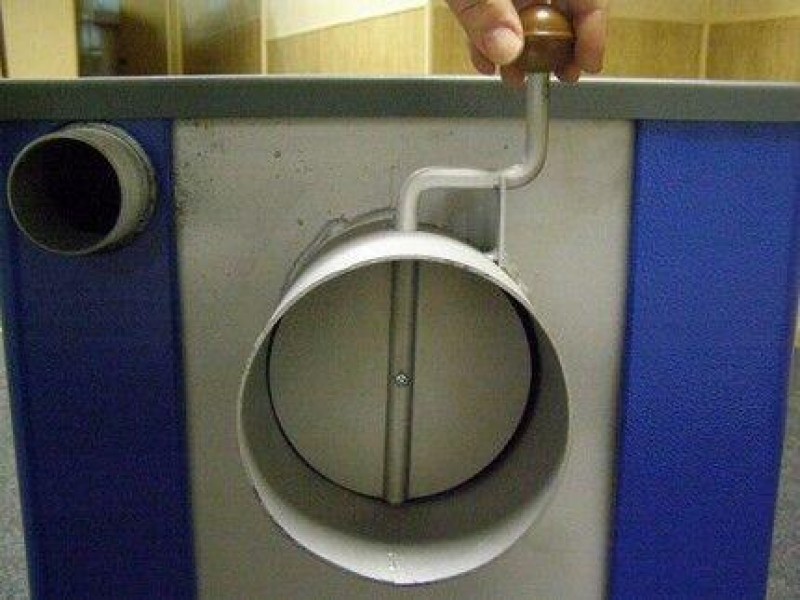

Дроссельной заслонкой называют всё ту же пластину, которая закреплена на вращающейся оси, помещенной внутрь дымовой трубы или патрубка.

Контуры пластины поворотного шибера повторяют сечение дымохода, что позволяет ей почти полностью перекрывать трубу, когда отопительный прибор не работает

В виду простоты конструкции сделать заслонку для трубы несложно своими руками. Такая самоделка в эксплуатации будет ничем не хуже покупного изделия.

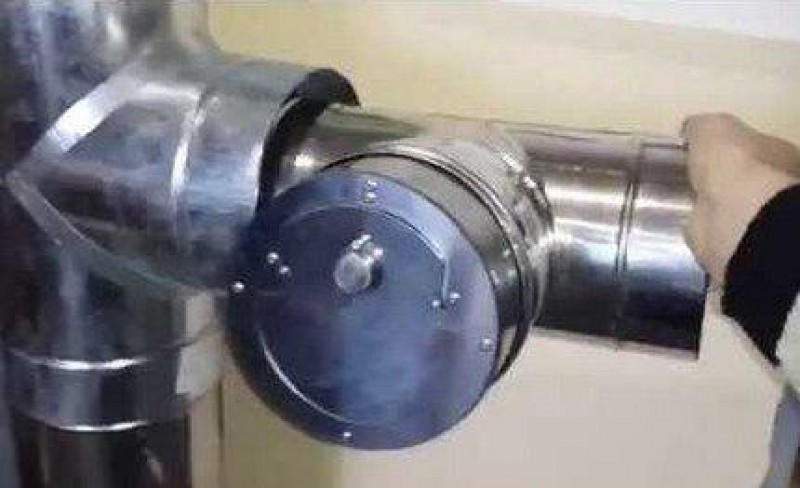

Вариант #3 — стабилизатор работы дымохода

Изделие с таким говорящим именем иначе называют прерывателем. Это механизм, который автоматически и дозировано подаёт в дымоход воздух, позволяя оптимизировать работу системы отопления, не привлекая к ней человека. Чтобы не создавалось избыточное давление, прерыватель оснащен предохранительной заслонкой.

Для производства стабилизатора тяги дымохода применяют нержавеющую сталь. Максимальная температура, которую может выдержать это устройство, составляет 500 °C.

Установленный на дымоход стабилизатор тяги необходимо отрегулировать в соответствии с теми рекомендациями, которые вы найдете в руководстве по эксплуатации вашего котла отопления

Суть работы стабилизатора заключается в том, что с его помощью происходит автоматическое добавление холодного воздуха непосредственно в дымоход. При этом температура и скорость перемещения газа внутри трубы снижаются. В результате повышается эффективность использования сжигаемого топлива без каких-либо изменений в режиме работы самого отопительного прибора.

Устанавливается прерыватель, как правило, на трубу дымохода. При этом расстояние от него до нагревательного прибора (котла) должно составлять не менее 0,5 метра. Прерыватель должен находиться только внутри помещения.

Поскольку его функционирование базируется на системе точно сбалансированных грузиков, влияние природных факторов на работу этого устройства необходимо исключить.

Настройку стабилизатора можно считать завершенной, когда на его регуляторе будет выставлено значение минимальной тяги в соответствии с данными, указанными в инструкции по эксплуатации вашего отопительного котла. Устанавливать следует либо точный параметр, либо на деление выше рекомендованного.

Кроме применения перечисленных приборов, для предотвращения обратной тяги можно удлинить трубу дымохода, максимально её выпрямив. Изгибы и резкие повороты шахты увеличивают кавитацию при выведении газов наружу.

Это изделие, возможно, спасёт вашу жизнь, вовремя обратив внимание на проблему, поскольку угарный газ, например, не имеет ни цвета, ни запаха.

В этом ролике содержится информация о внешнем виде дефлектора ЦАГИ и его составных частях. Вы можете увидеть, как самостоятельно соорудить это приспособление.

Любой прибор, функционирующий в вашем доме, должен работать исправно и не создавать в процессе своей эксплуатации угрозы жизни и здоровью людей. Отопление в этом смысле ничем не отличается от других полезных устройств. Сделать его работу стабильной и эффективной помогут дефлектор, шибер и стабилизатор .

От тяги в дымоходе зависит работа обогревающих устройств, а также безопасность жителей домов с печным отоплением. Устранение возможных неполадок поможет вам чувствовать себя в своём жилище комфортно и уверенно. Увеличить или отрегулировать показатель давления можно своими руками.

Полезная информация о тяге в дымоходе

Все жители загородных или частных городских домов знакомы с таким понятием, как тяга в дымоходе. А знают ли они суть этого термина?

Если немного отойти от сухой научной терминологии, то тягу можно определить как естественное явление, при котором воздух двигается от одной области в другую, а именно — от воздушной зоны с повышенным давлением в зону с пониженным давлением. Всё это происходит при помощи вентиляционного устройства — специального канала в дымоходе.

Используя такой процесс аэродинамики, человечество стало пользоваться каминами, печами, котлами, обогревая своё жилище при помощи разных видов топлива — угля, дров, торфа и др.

При хорошей тяге печь быстро разгорается и помещение наполняется приятным теплом

От правильно спроектированного и построенного дымохода и, соответственно, от хорошей тяги зависит:

Что влияет на величину

Существуют три группы факторов, которые обязательно нужно учитывать при сооружении и проверке дымохода.

Внутридомовые моменты

Ряд факторов, внутри помещения, могут существенно влиять на наличие/отсутствие тяги и её силу:

Внешние факторы

Существуют другие факторы, которые определяют тягу дымохода, и находятся они вне отапливаемого помещения. Речь идёт о температуре внешней среды, атмосферном давлении, влажности, направлении ветра. Такое явление, как смена температур в течение дня также может оказывать влияние на тягу — из-за перемещения холодных и тёплых слоёв воздуха.

Сложности с тягой появляются от разных причин, некоторые можно просто не заметить. Например, проблемы с выходом воздуха через дымоход могут возникнуть, если труба находится намного ниже конька здания или высоких близрастущих деревьев.

Особенности конструкции дымохода

Тяга может быть разной в зависимости от конструкторских характеристик дымохода:

Управлять тягой в помещении необходимо и возможно, используя «рычаги» первых и третьих факторов (внутридомовых и конструкторских). Природные изменения, естественно, от человека не зависят.

Держать под контролем тягу в дымоходе — обязательное условие безопасного и комфортного проживания в собственных помещениях. Если тяга очень слабая, то практически невозможно разжечь печь и обогреть жилище.

При обратной тяге происходит «забрасывание» газов, образующихся в результате горения, в жилое помещение, а не на воздух через трубу. Это очень опасно для здоровья и жизни человека!

Нельзя не заметить такое атипичное поведение дыма

При очень сильной тяге всё тепло стремительно вытягивается через каналы дымохода наружу, не успев прогреть отапливаемое помещение до нужной температуры.

Почему появляется обратная тяга

Слабая тяга может стать базой для формирования обратной тяги. Как можно распознать, что с тягой не всё благополучно?

Об этом «говорят» моменты, которые можно констатировать невооружённым взглядом: много дыма в печи, копоть на дверце, внутридомовое поступающее движение дыма. Другими словами, дым, гарь от сгораемого топлива не уходит в трубу по дымоходу, а стремится попасть в жилое помещение при открытой дверке и сквозь щели.

Причины возникновения обратной тяги:

Каналы дымохода, выполненные из металла, во многом уступают кирпичным трубам. Быстрый нагрев и такое же стремительное остывание не идут на пользу отопительной системе в целом и дымохода, в частности.

Кирпичные трубы гораздо эффективнее в плане вытяжки дыма

Обратная тяга может появиться и по объективным, не зависящим от человека, причинам. Сильные порывы ветра, дождливая, пасмурная погода с высокой влажностью — неблагоприятные моменты в плане образования проблем с тягой.

Существует такой термин, как временная обратная тяга. Что это? В этом случае стоит говорить о нарушениях тяги временных, на несколько дней. После определённого периода тяга вновь входит в норму.

Временная обратная тяга может случиться из-за холодного помещения, длительное время неотапливаемого. Очень холодный воздух, скопившийся в трубе дымохода, мешает быстрому разгоранию топлива. Поэтому дым может «выталкиваться» из дымохода в жилище, баню или другое помещение с печкой или камином.

Устранить холодный воздух в дымоходе очень легко — прогрейте трубы при помощи сжигания в печи обычных газет, обоев, бумаги. Главное, чтобы эти материалы были хорошо просушены.

Если же проблемы с тягой можно фиксировать постоянно или с определённой периодичностью, то необходимо принять меры по устранению плохой тяги.

Проверка силы

Прежде чем бросить силы на борьбу с плохой тягой, удостоверьтесь, что тяга действительно оставляет желать лучшего.

Проверить тягу можно при помощи специальных приборов или самостоятельно. Простые способы фиксирования тяги:

Обычная зажигалка может помочь в проверке тяги

Анемометр — прибор, знакомый многим людям советского периода. С помощью этого устройства можно было замерить тягу дымохода. Нормальными считались показания в пределах 10–20 Па. Недостатки прибора в его невысокой точности при силе ветра менее одного метра в секунду.

Такое несложное устройство поможет обезопасить вашу жизнь в доме с печным отоплением

Современная промышленность предлагает достаточное количество устройств для измерения тяги, есть приборы, фиксирующие тягу на входе и выходе дымохода.

Способы устранения неполадок

Если вы констатировали неполадки с тягой, то, конечно, их нужно как можно быстрее устранить.

Выбор средств для борьбы с плохой или обратной тягой зависит от причин, приведших к анормальной работе дымохода.

Чистка трубы

Один из распространённых методов улучшения тяги — чистка трубы. Топливо, сгорая в печи, выделяет различные субстанции, которые оседают на внутренней поверхности дымохода. Сажа хорошо прилипает к трубам, если они неровные или изогнуты.

При проведении работ не забывайте о мерах безопасности

Как почистить дымоход, чтобы появилась хорошая тяга?

Прежде всего, действуя чисто механически. Каналы дымохода можно сделать более широкими, избавившись от налёта, следующими способами:

Вторая группа противосажевых мероприятий построена на применении химических средств. Самые востребованные химикаты для очистки дымохода – «Полено-трубочист», «Коминичек». К углям, образованным в процессе топки печи или камина, добавляют согласно инструкции химические средства и продолжают топить. После прогорания всего топлива желательно оставить угли, т. к. они продолжают «работать» в плане очистки дымохода (по крайней мере, так советуют производители).

При правильном использовании химические средства не принесут вреда вашему жилищу

Не верьте злопыхателям, которые говорят об обязательном возгорании сажи при использовании химического метода. Этот способ не представляет никакой опасности, т. к. полезное действие идёт за счёт химических реакций, а не благодаря сверхвысоким температурам горения реагента.

Следует особо сказать о соблюдении мер безопасности при проведении всех работ, касающихся дымохода. Не устраняйте проблемы с дымоходом в ветреную погоду! Старайтесь пользоваться страховочными устройствами во время проведения работ на высоте!

Устранение конструкционных неполадок

При выявлении тех или иных особенностей конструкции дымохода, которые негативно влияют на силу тяги, следует внести коррективы для их устранения. К таким действиям стоит отнести:

Обустройство вентиляции

В некоторых случаях тяга может улучшиться, если не допускать сквозняков в доме или бане. Помочь при проблемах с тягой можно монтажом вентиляционных устройств на окна.

При отсутствии должного эффекта после всех вышеописанных методов, следует взять на вооружение современные устройства для улучшения тяги в дымоходе.

Установка приборов

Для улучшения работы дымохода лучше всего воспользоваться специальными устройствами, позволяющими регулировать и контролировать тягу. Такие устройства можно купить в магазине или сделать своими руками.

Специальные устройства для регулирования

Современные приборостроители позаботились о выпуске специальных устройств, регулирующих тягу в дымоходе:

Все устройства, устанавливаемые на трубу дымохода для улучшения тяги, требуют обязательного контроля, особенно в зимний период. Это связано с тем, что дополнительные приборы, прикреплённые к дымоходу снаружи, могут забиться, обледенеть (зимой) и тем самым воспрепятствовать нормальной работе дымохода. Закупорка, полученная «при участии» устройств, может стать причиной возникновения обратной тяги и проникновения угарного газа в жилые помещения.

Не забывайте регулярно осматривать вместе с дымоходом и приборы, помогающие увеличить тягу.

Устройства для регулирования тяги

Попробуем своими руками сделать процесс топки безопасным и эффективным. Наиболее распространённый способ борьбы с накоплениями сажи в трубах — ёршик с грузилом.

Чистим трубу ёршиком

Для начала подготовим всё необходимое:

Вот так выглядит устройство для прочищения трубы дымохода

Не приступайте к работе, если на улице сильный ветер или слишком большая влажность. Постарайтесь продумать и воспользоваться надёжной страховкой, чтобы обезопасить себя от непредвиденных случаев.

Ёрш утяжеляют при помощи грузила, прикрепив его к нижней части устройства. Сам ёршик привешивают на трос. Все крепления должны быть особенно надёжны, иначе конструкция распадётся и вам придётся производить дополнительные действия — по «выуживанию» их из трубы.

Сначала прочищают все отверстия дымохода ревизионные, а потом приступают к чистке самой трубы. Делая несколько движений вверх и вниз, вы сможете избавиться от сажи, которая из трубы будет падать в печь. Лучше всего, если около печи будет находиться кто-то ещё, чтобы сигнализировать об эффективности и о времени прекращения работы.

Заканчивать очистку трубы следует тогда, когда сажа перестанет сыпаться.

Почистить трубу можно и при помощи подручных средств, о чём снято немало видеороликов.

Чистим трубу подручными средствами

https://youtube.com/watch?v=n-t9up7Vduc%3Ffeature%3Doembed

Выбор устройств для регуляции

Рассмотрим некоторые характерные признаки и способы применения приборов для контроля и регулировки тяги.

Дефлекторы

Такие сооружения устанавливают на дымовую трубу (в самую её верхнюю часть) для создания препятствий потокам воздуха. Интенсивность силы ветра заметно падает при встрече с такими устройствами, поставленными на трубу. Дым выходит через канал «на волю» благодаря попаданию в трубу слабых воздушных потоков. Эти потоки «зацепляют» отработанные газы и «выталкивают» их наружу.

Дефлекторы исключают вероятность засорения трубы, а также выполненные со вкусом, заметно улучшают внешний вид всей постройки.

Существует несколько видов дефлекторов:

Практически все эти устройства делают из нержавейки, в редких ситуациях — из меди. Используя кронштейны, хомуты, болты, уплотнительную ленту, дефлектор прикрепляют к трубе дымохода. Некоторые устройства снабжены также дополнительными функциями: для гашения искр (чтобы устранить возможное возгорание кровли), для контроля температуры выходящего воздуха (в этом случае датчик срабатывает, если не выходит горячий воздух и существует вероятность обратной тяги).

Недостатки использования дефлекторов — в их минимальной эффективности в безветренную погоду.

Виды дефлекторов

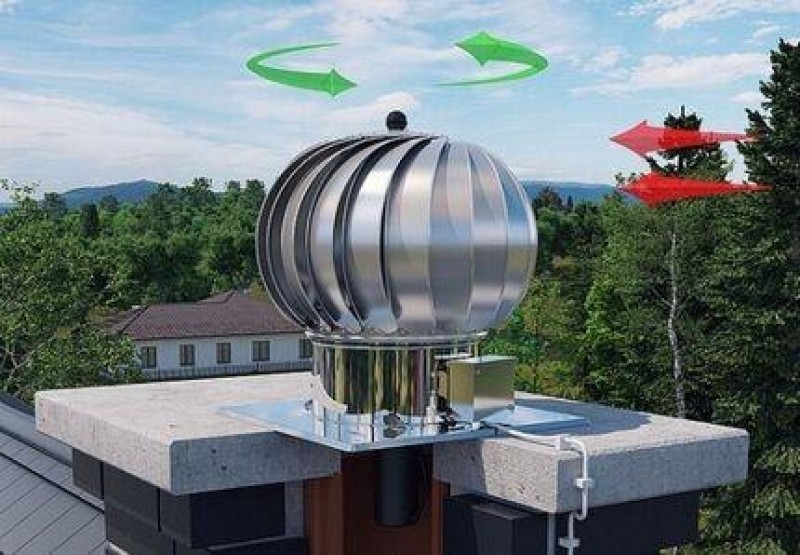

Турбины, установленные в оголовке дымохода, используют энергетические возможности ветра. Воздушные потоки приводят в движение вращательную насадку (она двигается всегда в одном направлении), и тем самым происходит разрежение воздуха вблизи дымохода. Исключается полностью попадание внутрь дымохода с ротационной трубой любых посторонних предметов и осадков.

Ротационные трубы обладают большим минусом, подобным работе дефлектора. Их применение в безветренный день малоэффективно.

Если у вас нет больших способностей, купить такие приборы — не проблема

Регуляторы тяги

Такие приборы — настоящая находка для жителей загородных домов, любителей бань и каминных посиделок. Эти устройства прикрепляют к дымоходу котла. Они снабжены металлической пластиной с грузом, который уравновешивает её с одной стороны. Когда тяга хорошая, то металлическая пластина не препятствует свободному доступу воздуха в дымоход. При слабой или обратной тяге металлическая пластина служит своеобразным ступором.

Диапазонные границы для тяги устанавливает сам потребитель, обычные параметры — 10–35 Па.

Устройство работает абсолютно автономно, ему не требуется подача электрического тока.

Как можно увеличить тягу своими руками

Перед тем как приступить к сооружению дефлектора самостоятельно, взвесьте свои силы, просмотрите имеющиеся материалы и только потом приступайте к делу.

Чертежи и схемы

Для создания дефлектора своими руками необходимо использовать схемы и чертежи. Можно воспользоваться готовыми, в большом количестве представленные в интернете, а можно сделать самим, опираясь на данные готовых схем и чертежей.

Готовые схемы приборов для тяги

Если вы решили проверить себя и заодно сэкономить, вооружитесь измерительными приборами для определения внутреннего диаметра дымохода. В зависимости от этой величины можно, ориентируясь на таблицу, определить необходимые параметры высоты дефлектора и ширины диффузора.

При внутреннем диаметре 120 мм, эти параметры соответственно 144/240, для диаметра 140 мм — 168/280; если внутренне сечение 200, то 240/400; для сечения в 400 мм понадобится высота дефлектора -480 мм, а ширина диффузора — 800 мм.

Вычислить необходимые параметры (под конкретный диаметр трубы) можно и самим, воспользовавшись несложными вычислениями. Для определения ширины диффузора внутренний диаметр трубы нужно умножить на 1,2; ширину зонта для защиты считаем -1,7 х d; общую высоту конструкции узнаем, если умножим величину внутреннего сечения на 1,7.

Получив все размеры, строим чертежи для более точного выкраивания. Рисуем схемы на листе ватмана или на оборотной стороне оставшихся кусков обоев.

Лучше всего построить чертёж в натуральную величину. Чтобы при раскрое просто приложить вырезанные бумажные детали к стальному листу и не заниматься перерасчётом данных с учётом масштаба чертежа.

Запасаемся материалами и инструментом

Всё необходимо нужно приготовить заранее, чтобы в ходе работы не отвлекаться.

Нам потребуется для изготовления дефлектора:

Предварительный этап

Подготовительная работа заключается не только в вычерчивании деталей устройства, но и в вырезании их и примерке. Все бумажные элементы скрепляют при помощи скрепок или степлера и прикладывают друг к другу. Если всё подходит, то можно осторожно убрать закрепки и расправить шаблоны.

Не стоит халатно относиться к процессу создания дефлектора, постарайтесь подумать о своей безопасности. Чтобы не поранить руки и для защиты глаз, воспользуйтесь приготовленными заранее перчатками и специальными очками.

Приступаем к работе

Итак, всё на месте, можно приступать!

Пошаговое описание последовательности действий поможет вам:

О сооружении дефлектора ЦАГИ своими руками можно посмотреть в видеосюжете.

Дефлектор ЦАГИ своими руками

https://youtube.com/watch?v=1CVX2sWvQV4%3Ffeature%3Doembed

Монтаж дефлектора

Первый способ — залезть на крышу и, соблюдая технику безопасности, прикрепить сделанное устройство к трубе дымохода.

Можно немного облегчить свою работу — прикрепить дефлектор к дополнительной трубе, которую потом поднять на крышу и вставить в основную трубу.

Самодельное устройство ставим на место вторым, более безопасным и удобным способом. Нам понадобится кусок трубы с чуть большим диаметром, чем у дымоходной трубы. Отступив от края отрезанной трубы сантиметров пятнадцать, отмечаем и делаем отверстия, такие же манипуляции производим на широкой части диффузора.

Внимание! Просверленные дырочки должны совпадать!

Крепление трубы и диффузора делаем при помощи шпилек, вставленных в отверстия. Привинчиваем гайки с двух сторон — со стороны трубы и диффузора и затягиваем их. При работе следим, чтобы не было перекосов и повреждений.

При помощи хомута затягиваем конструкцию с дефлектором на трубе дымохода. Постарайтесь сделать это так, чтобы не появилось никаких зазоров и просветов.

Большие здания также нуждаются в установке устройств для регулирования тяги

Процесс самостоятельной регулировки тяги необходим для того, чтобы комфортно и безопасно жить и отдыхать в доме с печным отоплением. Для этого можно воспользоваться разными способами, которые подходят для вашей дымоходной конструкции: чистка трубы ёршиком, «химическая очистительная топка», установка специальных приборов. Устройства для регулирования тяги можно купить или сделать самостоятельно.

Подавляющее число владельцев загородного жилья не могут полагать его полноценным, если оно не дополнено добротной баней. Не некой эрзац-сауной в выделенной хорошо утепленной комнате, где действительно электричеством можно нагнать высокую температуру, а настоящей, с деревянными полками и печью-каменкой! Наличие электрической или газовой банной печи несколько упрощают эксплуатацию бани, но, опять же, уводит в сторону от истинно верного, веками оттачиваемого ритуала. Да и без запаха горящих дров, без характерного аромата дымка от тщательно подобранных поленьев — баня очень многое теряет.

Оптимальный вариант, безусловно – дровяная банная печь, и многие стремятся именно к такому. Но это накладывает на потенциального владельца немало обязанностей, касающихся особой строгости требований пожарной безопасности. Пристального внимания будет требовать, в частности, дымоход, неправильна конструкция или неисправности которого часто становятся причинами чрезвычайных происшествий, в том числе – с весьма тяжелыми последствиями. Одна из опасностей – разлет искр из жерла дымоходной трубы. Чтобы предупредить тяжкие последствия такого явления, необходимо установить искрогаситель на дымоход для бани. Что это такое, как он устроен и можно ли изготовить самостоятельно – обо всем этом в предлагаемой публикации.

Принцип устройства и работы искрогасителя

Что такое искры, иногда так красиво вылетающие целыми снопами из дымоходов?  Да это не что иное, как несгоревшие до конца частички твердого топлива, подхваченные потоком выходящих наверх раскаленных продуктов сгорания. Иными словами – продолжающие гореть или тлеть маленькие угольки. Зрелище, да, действительно бывает красивое, но вот последствия такой «праздничной иллюминации» порой – весьма удручающие.

Наверное, не требуется быть аналитиком, что понять возможную связь вылетающих угольков с вероятностью возникновения пожара. В засушливую погоду, особенно в летнюю жару, улетевший с ветром уголёк может вызвать возгорание пересохшей древесины, листвы, бумаги. Могут возразить – где он, мол, найдёт их на крыше? Но история пожаров знает массу примеров, когда для возгорания более  чем достаточно уголька, залетевшего под конек крыши, или в водосточный желоб с накопившейся там сухой листвой, или упавшего во дворе на кучу мусора или даже достигшего крыши близкорасположенного соседнего строения!

Одним словом, надо не спорить, а довести систему «банная печь + дымоход» до такого состояния, когда вылета искр из трубы не станет вообще.

Кстати, такое явление чаще всего наблюдается у печей с прямоточными дымоходами. А в особенности, если печь – самодельная простейшая, в конструкции которой не уделялось внимания созданию «лабиринта» на пути потока выходящих продуктов сгорания. В таких «закоулках» струя газов резко меняет направление, оставляя несгоревшие остатки, отбрасываемые к периферии центробежной силой. А главное – идет мощнейшая теплоотдача на стенки печи и на каменку, то есть у недогоревших остатков снижается уровень «температурной подпитки» для горения.

Голубой цвет – это воздух, необходимый для горения дровяной закладки. Он проникает через поддувало и снизу через колосник поступает в зону активного горения топлива.  На входе из камеры сгорания – это уже поток газов, продуктов сгорания, тех самых, что надлежит вывести в атмосферу через дымоход.  Следует правильно понимать, что основной поиск тепла печь получает не непосредственно от пламени сгорания дров, а именно от отводимых раскаленных газов.

Тем не менее случается, что раскаленная печь уже не в состоянии полностью «погасить» поток недогоревших кусочков топлива. Или же конструкция печи – далека от совершенства. Значит, с искрением поможет справиться сам дымоход. Например, хорошо помогают избавиться от сильного искрения чередования вертикальных и горизонтальных участков дымохода. Принцип все тот же – резкое изменение направления и отбрасывание угольков к периферии центробежной силой — от контакта со стенками они куда быстрее тухнут. Однако, этим недопустимо увлекаться – количество и продолжительность горизонтальных участков всегда строго ограничивается. Такие трубы быстрее зарастают сажей и будут требовать частой очистки.

И вот последним рубежом, способным предотвратить разбрасывание искр из жерла трубы дымохода становится нехитрое устройство с очень понятным названием — искрогаситель.

Как же он работает? А все очень просто – те же принципы резкого изменения направления потока газов и создание условий для максимального повышения вероятности столкновения несгоревших частиц с какой-то металлической преградой.

«Прозрачной преградой» для выходящего дыма может служить перфорированная стенка трубы, металлическая сетка или решетка. Важно, чтобы отверстия (ячейки) были не слишком большие (оптимально около 5 ÷ 8 мм). Газовая фракция с дымной взвесью не задержится, а твердые несгоревшие частицы, ударяясь о металл, будут и крошиться, и отдавать остатки своего теплового потенциала, становясь совершенно неопасными.

Именно по такому принципу устроено большинство искрогасителей. Правда, некоторые из них интегрированы еще другими полезными приспособлениями. Но и там – сохраняют свои отличительные черты.
