Как сделать опалубку для фундамента своими руками: инструктаж по обустройству + советы специалистов

Возведение фундамента – процесс не сложный, но трудоемкий. От качества основания под застройку будет зависеть срок службы самого здания. Согласны? Поэтому фундамент должен сооружаться поэтапно, с соблюдением технологии выполнения строительных работ.

Начинающие строители и новички, не имеющие опыта в сфере строительства, рано или поздно задумываются над тем, как сделать опалубку для фундамента своими руками, не прибегая к помощи специалистов.

В нашем материале речь пойдет о видах опалубки, мы расскажем какие материалы понадобятся для строительства и приведем пошаговую инструкцию по сооружению.

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

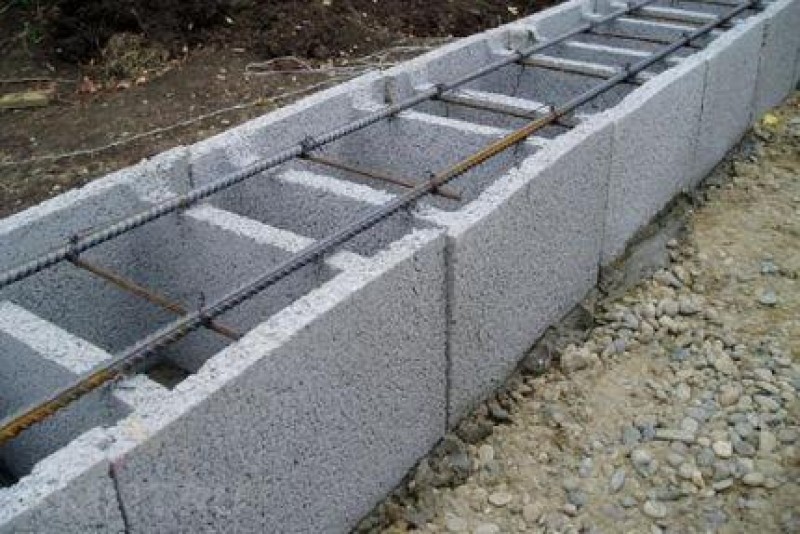

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

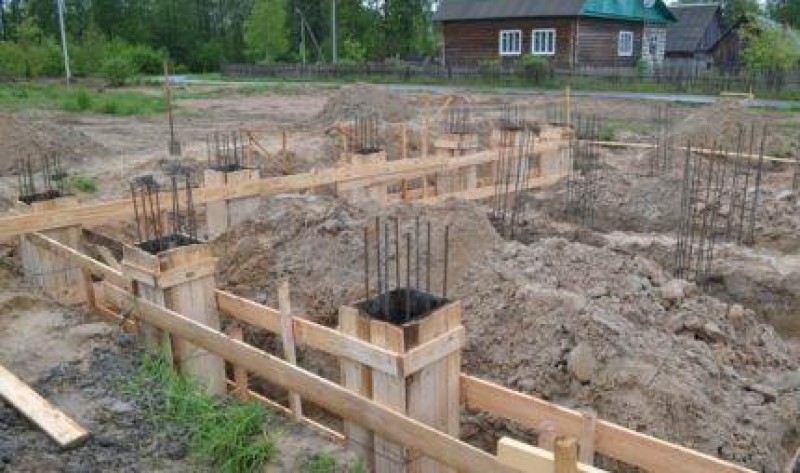

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его вентиляции .

Материалы для строительства

Материалы для создания опалубочной системы выбирают в зависимости от вида, ширины и протяженности фундамента. Для сборки формы используют: доски, фанеру, ОСБ, ДСП, ДВП, металлические щиты и полимерные плиты.

Чаще всего для обустройства опалубочной системы выбирают древесину. Деревянные щиты изготавливают из сосны или лиственницы.

Опалубка из древесины — бюджетный вариант. Щиты монтируются легко и быстро, наличие специальных инструментов не требуется. Для усиления конструкции часто используют дополнительные элементы. Доступность в финансовом плане – главный плюс материала.

Листы фанеры фиксируются на распорках, изготовленных из деревянных досок. Опалубка этого вида отличается невысокой стоимостью и простотой исполнения

Опалубка из фанеры, ДСП, ОСБ. Материалы для сооружения такой системы стоят недорого, а использование дополнительных элементов повышает прочность конструкции. Прежде чем приступить к возведению опалубки, мастера делают предварительные расчеты количества затрачиваемого материала.

Опалубку из металла сооружают при обустройстве ленточного или монолитного фундамента. Главная особенность металлической системы – высокий уровень надежности. Арматуру приваривают к металлическим щитам, тем самым усиливая прочность бетонного основания.

Монтаж опалубки из железобетона требует прикладывания существенных усилий. Проведение работ с использованием ж/б плит стоит дороже, чем возведение опалубки других видов

Железобетон редко используется в частном строительстве. Достоинством железобетонных плит является то, что с их помощью можно существенно сократить толщину фундамента. Еще один плюс – использовать дополнительные распорки при обустройстве данного вида опалубки не нужно.

Пенополистирол пользуется заслуженной популярностью у строителей благодаря своим техническим характеристикам. Материал придает форму бетонному основанию, служит в качестве утеплителя, защищает сооружение от неблагоприятных погодных условий.

Монтаж опалубки из пенополистирола не вызывает сложностей, но стоит дороже, чем установка других видов конструкций.

При выборе материала для опалубки мастера и новички строительной отрасли в основном выбирают древесину. Выбор материала во многом зависит от типа фундамента.

Опалубка из подручных материалов

Собрать опалубку можно из подручных материалов: шифера, профлистов и т.д. Главным преимуществом опалубки из подручных материалов является ее низкая стоимость.

К недостаткам данного вида конструкции можно отнести:

Опалубка из подручных материалов будет уместна только для небольших построек. В остальных случаях выбирают традиционные для обустройства системы материалы.

Инструктаж по обустройству опалубки

Для обустройства ленточного фундамента устанавливают деревянную опалубку. Система состоит из двух параллельных сторон, для ее монтажа используют деревянные щиты, брус, металлические прутья, крепежные элементы и гидроизоляцию.

Процесс сборки конструкции происходит в следующей последовательности:

Установить опалубку по всем правилам могут специалисты строительной отрасли. Выполнение данного вида работ под силу даже новичкам. Начинающим строителям следует изучить каждый этап в отдельности для полного понимания специфики.

Длину и ширину щитов выбирают в зависимости от параметров фундамента. Щиты должны быть выше фундамента, а вот ширина досок может быть любой

Шаг 1 — расчеты при проведении работ

Опалубка, как и любая конструкция, требует проведения предварительных расчетов технических параметров и необходимого количества материалов. Вычисления проводят перед началом монтажных работ.

При проведении расчетов принимают во внимание вид сырья. Все используемые материалы имеют разную стоимость, соответственно, меняется и цена будущей конструкции.

Опалубку из дешевых материалов (ОСБ, доски, фанера и т.д.) чаще всего используют при возведении частных домов и построек. Для крупных объектов выбирают сырье с хорошими техническими характеристиками, главными плюсами которого является устойчивость к влаге.

Для расчета стоимости необходимо умножить значение цены на количество кубических метров материала. При проведении расчетов следует учитывать дополнительные расходы: стоимость и количество бруса, деревянных распорок

Расчет количества материалов вычисляется просто. На первоначальном этапе разделяют периметр планируемого фундамента на длину деревянного элемента. Далее делят высоту основания на ширину заготовки из дерева.

В завершении полученные ранее значения умножают. Конечный результат будет соответствовать количеству досок, необходимых для обустройства опалубочной системы. Строители рекомендуют к полученным цифрам добавлять запас около 10%.

На закупку дополнительных материалов часто уходит до 50% от общей стоимости основного сырья. На заключительном этапе вычислений добавляют расходы на закупку инструментов и элементов фиксации.

Шаг 2 — подготовительные работы перед строительством

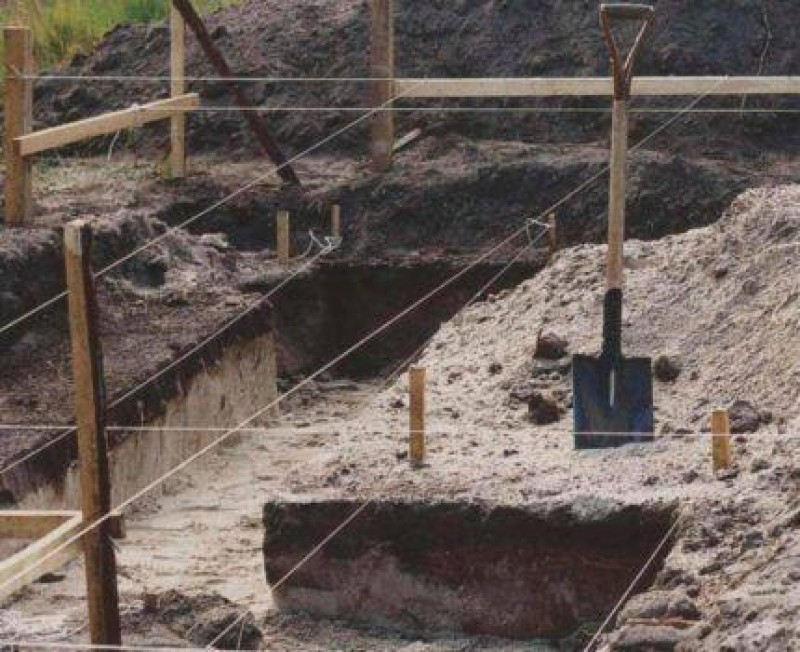

Участок, на котором будет располагаться фундамент дома необходимо заранее подготовить: вырубить все деревья и кустарники, выкорчевать пни, убрать валуны и камни. Далее на обозначенной территории участка следует снять верхний слой плодородного грунта и нанести разметку.

Для обозначения границ лучше использовать деревянные колышки, чтобы можно было между ними натянуть шнур либо прочную нить.

Колышки расставляют по углам будущей постройки, нить натягивают строго горизонтально. Ширина траншеи для опалубки должна быть больше ширины фундамента

Для установки системы необходимо выкопать траншею глубиной не менее 50 см. Ее дно должно быть ровным, для выравнивания рабочие обычно используют строительный уровень или разметочный шнур. Выкопанный грунт размещают по периметру основания или используют его для выравнивания территории участка.

Обустройство подушки – важный этап подготовительных работ. На дно траншеи засыпают песок. В дальнейшем слой песка защитит фундамент от грунтовых вод, промерзания и не даст фундаменту осесть. Укладку слоев выполняют поочередно, высота каждого слоя должна составлять не менее 10 см. Всего для обустройства подушки понадобится три таких слоя.

Далее на покрытие из песка стелют геотекстильное полотно, сверху засыпают слой мелкозернистого щебня. Толщина слоя должна составлять не менее 10 см. Покрытие тщательно утрамбовывают и выравнивают.

Шаг 3 — соединение щитов и установка

Оптимальная ширина щитовых конструкций колеблется от 1 до 3 метров. Элементы крепят к профилю из металла или на каркас из деревянного бруса саморезами. Первый и последний брусок крепят на расстоянии от края примерно на 15-20 см.

Между промежуточными брусьями оставляют расстояние в 1 метр. Два или три крайних бруска должны быть длиннее остальных на 30 см. С одной стороны бруски затачивают, чтобы в дальнейшем было удобнее их вбивать в землю.

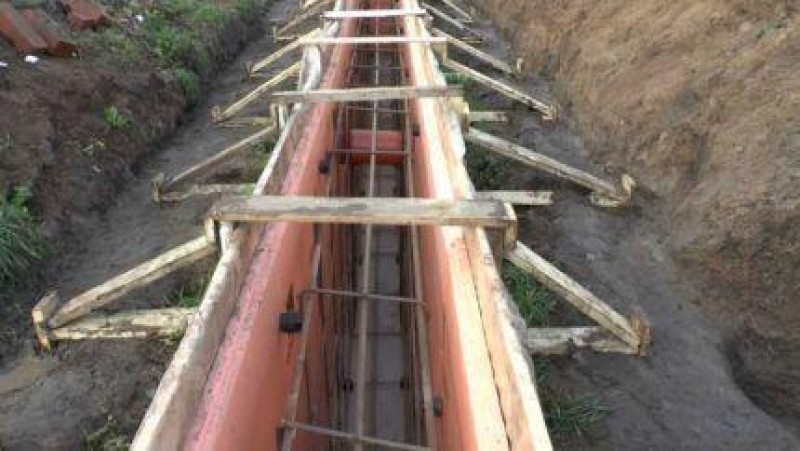

Ленточная опалубка закрепляется снаружи и внутри, по всему периметру, с двух сторон. Снаружи устанавливают диагональные распорки из бруса или металла

Установка опалубки для ленточного фундамента считается наиболее легкой, в сравнении с другими видами систем. Конструкцию устанавливают на дно траншеи.

Весь процесс состоит из нескольких этапов:

В самом начале проведения монтажных работы щиты вбивают до тех пор, пока они не соприкоснуться с почвой.

Шаг 4 — укрепление опалубки и гидроизоляция

Противоположные стороны опалубки скрепляют деревянными перемычками, чтобы щиты не сместились во время заливки бетонной смеси. Перемычки фиксируют металлическими шпильками с резьбой и гайками на концах. Диаметр перемычек составляет 8-12 мм.

Шпильки должны быть с припуском примерно в 10 см по длине, крепеж устанавливают на некотором расстоянии от края — 15 см.

Деревянные щиты обшивают полиэтиленом или любой другой гидроизоляцией для защиты конструкции от влаги и других неблагоприятных факторов. Щиты обшивают с напуском, используя мебельный степлер. На заключительном этапе строители проверяют надежно4ть конструкции.

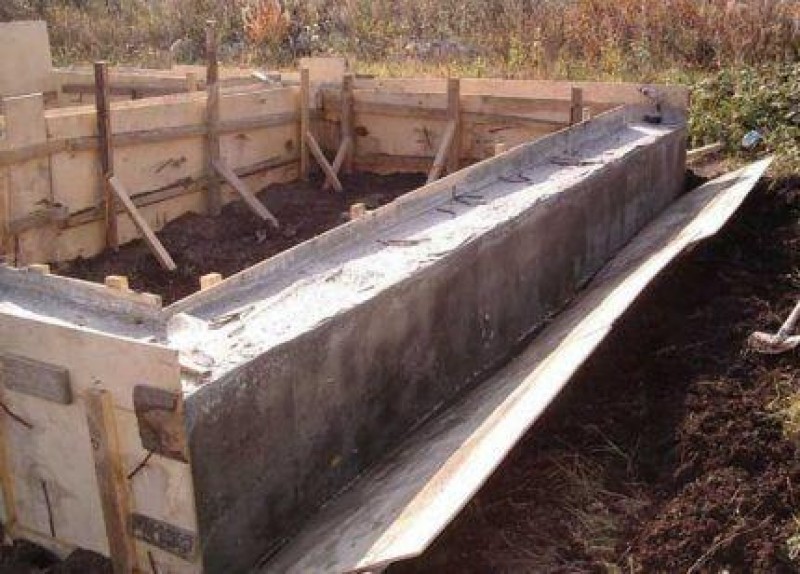

Демонтаж конструкции после заливки бетоном

При демонтаже съемной опалубки важно учитывать факторы, которые влияют на скорость схватывания раствора: марка бетона, погодные условия, способ бетонирования.

Опалубку убирают после полного затвердевания бетона. Удерживающую конструкцию снимают примерно через 28-30 дней, за это время бетон становится достаточно прочным и сам держит приобретенную форму

В строительные нормы внесены процентные показатели отвердевания всех марок бетонных смесей. В соответствии с установленными нормами опалубку можно демонтировать, не повредив при этом основание фундамента.

Систему снимают уже через две недели после заливки раствора, но только в том случае, если условия для схватывания бетона были благоприятными.

Основные требования при проведении работ

Монтаж формирующей конструкции осуществляется согласно установленным правилам и нормам. При проведении работ строители учитывают все детали.

В противном случае опалубка способна принять неустойчивую форму, что впоследствии может привести к негативным последствиям.

Поэтому важно соблюсти следующие условия:

Определенные требования предъявляются к качеству используемых материалов. Они должны быть влагостойкими, обладать низкой адгезией с бетоном и противостоять нагрузкам, которые появляются в процессе схватывания бетона.

Как сократить расходы?

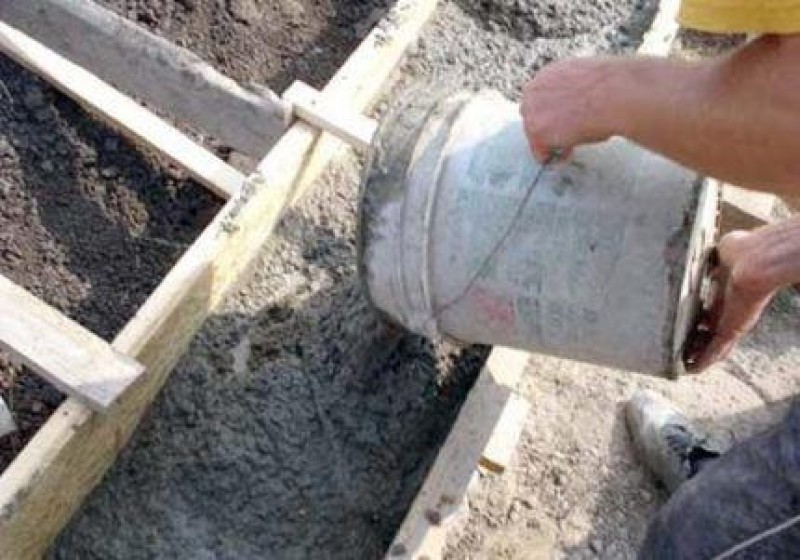

Особые технологи укладки бетона помогут сократить расходы. Такие приемы актуальны, если опалубка берется в аренду. Методы послойной и вертикальной заливки раствора помогут снизить затраты на материалы.

Смысл технологии заключается в заливке бетонной смеси в несколько этапов. Послойная заливка фундамента выполняется в условиях средней влажности и при нормальной температуре воздуха 20 °С. После заливки каждого слоя смеси делается перерыв в 3-4 дня

Процесс сооружения опалубки в данном случае имеет некоторые особенности. На первоначальном этапе строители устанавливают щиты чуть выше уровня первого слоя заливки. Далее следует небольшой перерыв, а спустя 3 дня заливают последующий слой. Последующие щиты монтируют с учетом захвата нижней прослойки. Постепенно конструкцию увеличивают до необходимого уровня.

Важный нюанс – после заливки каждого слоя раствора необходимо снимать цементное молочко, образовавшееся на поверхности бетона.

Вертикальная заливка раствора выполняется на отдельных участках основания фундамента. Участок делится на 2-3 части, бетон заливают поочередно на всех секторах.

Опалубку для вертикальной заливки монтируют следующим образом:

Фундаментный слой не должен быть идеально гладким, он должен обеспечивать нужный уровень адгезии с рядом сформированным вертикальным слоем.

Обустраивая фундамент также очень важно правильно обустроить его дренаж иначе в будущем есть риск столкнуться с сыростью и плесенью в подвале.

Монтаж многоразовой опалубки с использованием различных материалов. Мастер класс выполнен профессиональными строителями:

В цену винта стяжного всегда включается пара гаек, без которых не получится использовать изделие по назначению. Они фиксируют болт с внешних сторон щитов, образующих пространство для заливки бетонной смеси. Этот крепеж делают из чугуна или стали, его выпускают с оцинкованным, анодированным или полированным покрытием.

Стяжной болт для опалубки – крепеж, который используют, чтобы обеспечить правильную форму конструкции при бетонировке. В процессе застывания смесь начинает расширяться, оказывая тем самым серьезное давление на внутренние поверхности. Используя винты стяжные для опалубки, вы сможете добиться максимально качественной заливки, полностью соответствующей всем требованиям проектировщиков.

Сфера строительства — одна из тех областей, где трудно изобрести что-то новое. Проще говоря, на протяжении многих лет профессиональные строители, да и просто мастера-самоучки, используют проверенные временем технологии. Не принято «изобретать велосипед» и в процессе возведения опалубки.

Назначение стяжек для опалубки

Если проводится сборка опалубочных форм с небольшим поперечным сечением, использование стяжных болтов не является обязательным. В формы малого объема заливается небольшое количество бетонной смеси, поэтому давление, оказываемое раствором, не может разрушить опалубку или прогнуть щиты.

Совет! Собирать без стягивания опалубочных щитов можно формы для свайных или столбчатых фундаментов и при создании малых архитектурных форм.

Если же создается объемная монолитная конструкция, то использование стяжных элементов является обязательным. В противном случае, после заливки бетона, щиты разъедутся в стороны или выгнутся, что приведет к необходимости переделывать всю работу.Устанавливается стяжка для опалубки между щитами, установленными параллельно. А при большой вертикальной протяженности необходим монтаж и вертикальных стяжных узлов.

Послойная заливка выполняется быстрее, да и затрат на опалубку значительно меньше. Шпильки нарезаны, арматура связана, раскосы и упоры готовы. Надо только нарезать новые трубки под шпильки и заново установить распорки и упоры.

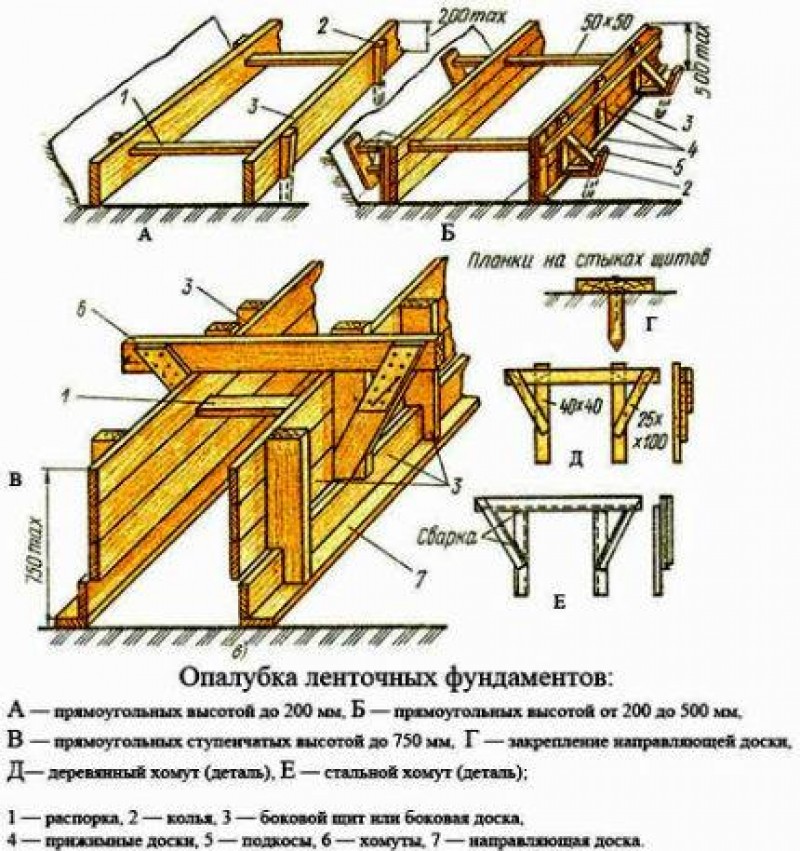

↑ Самодельная конструкция ленточного основания

Опалубка данного типа фундамента объёмная из-за того, что она является продолжением по всему периметру дома, состоит из двух частей ленты. Если площадь дома большая, да ещё в доме много перегородок, под возведение которых нужен фундамент, то материала потребуется очень много. Соответственно, конечная стоимость опалубочной системы будет немалой.

↑ Как правильно собрать щиты

Собирая сооружение под заливку бетонного раствора своими руками важно сделать его максимально прочным. Ведь щитам предстоит огромная работа, а именно – удерживать массу бетона до его отвердевания. Разбираемся с размерами. Опалубочная конструкция должна возвышаться над будущим фундаментом на 15-20 см. Какая будет длина щита – каждый решает сам. Но стандарт – от 150 до 200 см. С длинными, более 250-300 см, конструкциями работать тяжело, они неудобные и тяжёлые из-за габаритов. Длина всех щитов должна равняться длине фундамента по периметру постройки.

Доски нарезаются нужной длины. Скрепляют их брусками и самонарезающими шурупами либо гвоздями. Если в работе используют гвозди, то внутри сбитого щита их на брусе загибают, чтобы не торчало острие. При использовании саморезов детали щита плотно скрепляются друг с другом. Вкручивают их с той стороны щита, которая «смотрит» на стенку фундамента.

Если при рытье котлована дно было подготовлено, то есть уплотнено и выровнено, то монтаж щитов выполняется быстро. Важно правильно установить щиты на углах. При необходимости делают подсыпку, чтобы выровнять щиты по уровню. Не должно быть щелей между двумя щитами, иначе в тех местах станет вытекать раствор. С помощью уровня, молоточка и песка добиваются плотного и ровного прилегания щитов. Следующий щит устанавливают в одной плоскости с установленными щитами.

Если для скрепления щитов брус длинный не используется, то на дне углубления устанавливают брусок. Он будет упором. К нему приставляют щиты впритык и распорками и укосами фиксируют.

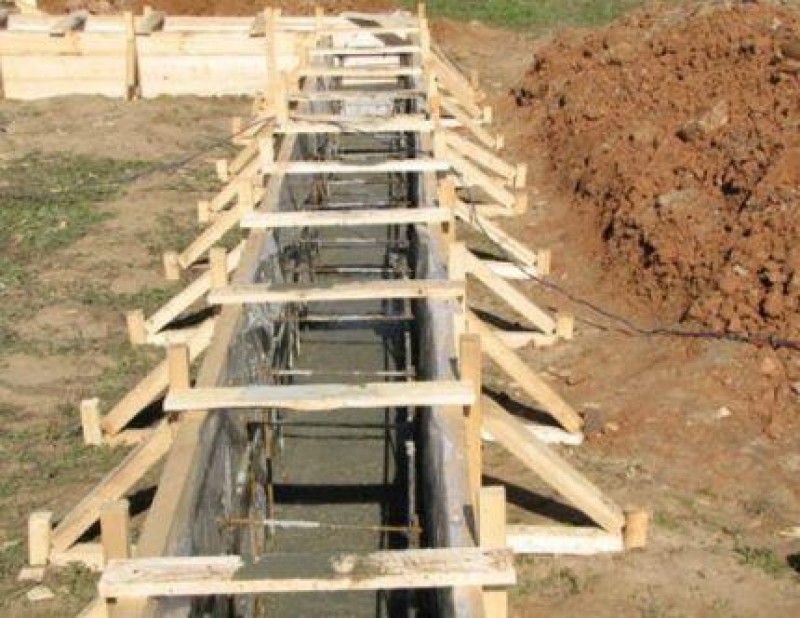

↑ Раскосы и упоры

Закрепляется конструкция с обеих сторон, так гарантируется её целостность после воздействия массы бетона.Раскосы ставят снаружи. Не реже, чем один метр друг от друга, устанавливают подпоры. Углы опалубки, которые вы подогнали вплотную, требуют особого внимания. Они укрепляются упорами, стоящими в обе стороны. При высоте щита свыше двух метров необходимо два яруса распорок – сверху и снизу. Вне опалубки размещаются раскосы и упоры. Они ставятся в несколько этажей, когда высота довольно большая.

Нарезанные трубы из пластика служат хорошей фиксацией расстояния от одного щита до другого. Это расстояние приравнивается к ширине ленты. Просвет, находящийся внутри, всегда шире, чем шпилька.

↑ Создание шпилек для распорки опалубки

Как производится сборка:

Для работы необходимо два человека, с тремя помощниками будет ещё легче. Двое устанавливают шпильки и закручивают гайки, а третий устанавливает трубы между щитами.

Как уменьшить траты Тяжело сэкономить, если ленточный фундамент возводится глубокий, да ещё и с внутренними перегородками. Есть возможность потратить меньше на закупку материала. Можно разделить заливку на несколько этапов. Возводится один участок с опалубкой и заливается. Многие строители заявляют, что так прочность фундамента не будет высокой. Но зная некоторые секреты, прочность основания не изменится, а расходы снизятся. Делить ленточный фундамент можно на выбор: по вертикали или горизонтали.

Используя Удлинитель несъемной стяжки СВТ-2 можно увеличивать толщину бетонного сердечника с шагом 25 мм. Один установленный удлинитель дает общую толщину сердечника от 30 см до 40 см . Два удлинителя — от 45 см до 55 см.

Стоимость аренды комплектующих

Заказать аренду стяжек для опалубки

Для чего нужны зажимы

При монтаже опалубочных форм устанавливают друг напротив друга щиты из металла, пластика или ламинированной фанеры. Если раньше для скрепления щитов применяли стяжные болты с гайками, то в наше время все чаще используются при строительстве пружинные зажимы.Это довольно простые устройства, выдерживающие нагрузки, которые оказывает бетонная смесь. Зажимы применяют при возведении опалубки для отливки фундаментов и стен. Конструкция замка простая, он состоит из следующих деталей:

Язычок зацепляется за арматурные пруты, которые вставляют в монтажные отверстия опалубочных щитов, поэтому эта деталь должна быть максимально прочной и устойчивой к нагрузкам. Для изготовления детали используется прочный металл с антикоррозионным покрытием.

Кроме того, для устройства опалубки с таким типом анкеров потребуются деревянные сборные щиты опалубки, обмазочный материал – эмульсия или отработка – шуруповерт, молоток и другие необходимые инструменты. Удобно использовать сборные деревянные щиты, поскольку можно собрать опалубку любой конфигурации в зависимости от размеров фундамента. Также удобно производить разметку отверстий, поскольку технология предполагает шаг анкеров 200-400 мм по вертикали и горизонтали.

Технология монтажа

При монтаже очень важно правильно установить стяжки опалубки. Технология установки зависит от типа стяжных элементов и разновидности опалубочной системы. Наиболее существенные отличия существуют в технологии установки съемного и несъемного крепежа.

Съемные стяжки

Если планируется монтаж съемных форм и будет использоваться съемная стяжка опалубки, то крайне важно изолировать крепеж от бетонной смеси. Если этого не сделать, то извлечь крепеж будет невозможно. Оставлять съемную опалубку в теле монолитной конструкции не рекомендуется по следующим причинам:

Чтобы произвести монтаж съемных стяжек необходимо:

Демонтаж проводится после застывания бетона. Для выполнения этих работ потребуется:

Несъемные металлические стяжки

Если используется несъемная стяжка опалубки из металла, то монтаж проводится без применения защитных пластиковых трубок. Шпильки проводят через монтажные отверстия щитов и закрепляют гайками с предварительной установкой шайб.

При использовании несъемных элементов важно правильно выполнить демонтажные работы. Выступающие концы шпилек необходимо срезать с небольшим заглублением в бетонную конструкцию. После чего образовавшееся углубление замазывают цементным раствором, приготовленным с добавлением гидроизоляционных материалов.

Несъемные пластиковые стяжки

При сборке несъемной опалубки более выгодно использовать пластиковые стяжки. Основным преимуществом этого варианта крепежа является относительно низкая стоимость. Пластиковый крепеж стоит существенно дешевле металлического.

Несъемные пластиковые детали крепятся на внутреннюю поверхность желоба опалубочных листов, то есть, их установка не требует наличия монтажных отверстий. Комплект состоит из следующих деталей:

Итак, стяжка – обязательный элемент для большинства видов опалубки. При выборе типа крепежа важно принимать во внимание тип опалубочной системы и характеристики возводимого монолитного сооружения. Отличия между разными видами тяжей заключаются в принципе действия крепежа, а также в способе закрепления на щитах.

Расчет количества стяжек

Пружинные зажимы для опалубки пришли на смену стяжным болтам и гайкам, используемым в больших количествах. Преимущество такой замены очевидно. Во-первых, отпадает необходимость применения ПВХ трубки, после которой остаются отверстия в конструкциях. В результате применения пружинного зажима арматура остаётся в бетоне и её аккуратно срезают. Во-вторых, использование пружинного зажима позволяет значительно экономить расходы. Стоимость одного зажима значительно дешевле, чем комплект из двух гаек и винта, плюс трубка и конус. В-третьих, простота использования пружинного зажима экономит силы и время. Для фиксации зажима, при помощи которого натягивается арматура, необходим только ключ. После того как застыл бетон, пружинные зажимы легко снимаются, а арматуру срезают.

Крепеж, применяемый при сборке

Крепеж для опалубки выбирается в зависимости от материала, из которого она собирается. Для деревянных конструкций практически не применяется специализированных крепежей, используются обычные саморезы по дереву.

Для конструкций из металла применяются специальные шпильки с резьбой и гайками или пружинные замки.

Металлические стягивающие шпильки

Крепеж при помощи шпилек и болтов удобно использовать, если опалубка изготавливается из листов фанеры или ОСБ, либо применяется конструкция из металла. Для удобства сборки опалубки при помощи шпилек применяют отрезки металлопластиковой трубы, длина которых равна ширине планируемого фундамента.

Сборка конструкции происходит следующим образом:

В видео ниже подробно рассказано об использовании металлических шпилек при креплении опалубки из ОСБ:

Пружинные замки

Строительство фундамента с применением металлических опалубок требует использования специального крепления. Идеально подходят крепления из арматуры и пружинных замков. Они легко и быстро устанавливаются и так же снимаются.

Пружинный замок собирается на базе металлической пластины толщиной не менее 4 мм, в которой имеется отверстие под установку арматуры. Такой запорный механизм имеет зубчатый замок, совмещенный с рычагом, при помощи которых арматура надежно фиксируется на требуемом расстоянии.

Разновидности зажимов

Выпускаются пружинные клипсы разных видов, классификация проводится с учетом нескольких признаков. По материалу изготовления выделяют:

В комплект стяжного болта входят также две гайки, пластиковая трубка и вставки для нее.

Применяемые материалы

Существует разделение конструкций по материалам, из которых они изготавливаются:

Каждый материал обладает определенными свойствами, которые необходимо учитывать при сборке.

Щиты из фанеры ОСБ

Листы фанеры ОСБ – это не самый популярный материал для изготовления. Дело в том, что любая фанера боится влажности. Прямой контакт с сырым раствором приводит к тому, что фанера напитывается влагой и разбухает, и после высыхания уже не принимает свои исходные размеры.

Применять фанеру в качестве опалубочного материала можно, но потребуется дополнительная гидроизоляция, которую выполняют при помощи парниковой пленки или рубероида. А это уже лишние расходы и потраченное время. Закрепить пленку на поверхности ОСБ удобно при помощи строительного степлера.

Второй способ защиты от влаги – окрашивание масляной краской. Слой краски защитит материал и сделает опалубку многоразовой.

Металлические щиты

Они применяются в основном при строительстве многоквартирных монолитных зданий. Щиты изготавливаются из металлических уголков и приваренного к ним листового железа. Крепятся преимущественно на шпильки и болты либо на специальные пружинные замки.

Минус конструкции – её вес, поэтому в масштабах многоквартирного строительства, опалубка из металлических щитов устанавливается в проектное положение при помощи специальной техники. При строительстве монолитных частных домов она используется редко, так как ее использование подразумевает дополнительные расходы на привлечение техники.

Применение стяжек

В комплект стяжного болта входят также две гайки, пластиковая трубка и вставки для нее.Формирование опалубочной системы происходит следующим образом. Устанавливается щит, в нем проделывается отверстие, в которое заводится шпилька. Затем на нее внутри будущей опалубочной системы надевается пластиковая трубка, которая позволит потом легко извлечь шпильку. По краям установленной трубки размещаются специальные шайбы, которые препятствуют проникновению бетона и продавливанию стягиваемых щитов.Далее устанавливается противоположный опалубочный щит, и при помощи барашковых гаек происходит фиксация всей конструкции.После затвердения бетонной смеси конструкция разбирается в обратном порядке, а стяжные болты аккуратно извлекаются и могут использоваться на другом объекте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей. Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

Последовательность и особенности выполнения работ

Возвести несъёмную опалубку из кирпича несложно, важно соблюдать технологию кладки. В основном используются приёмы бутовой кладки. Через определённое расстояние выставляют кирпич, который служит анкером. Обычно устанавливают шаг в два элемента.После строительства стенки хорошо просушивают. Затем заливают основание внутрь.

В качестве рабочего раствора используется песчано-цементная смесь, приготовленная в определённых пропорциях.

Перед возведением опалубка для фундамента из кирпича проводится подготовительная работа:

Технология позволяет возводить многоэтажные и промышленные здания.

Опалубка может выполняться с двухсторонней кирпичной кладкой. А также с односторонней, для внутренней стены используются плиты повышенной жёсткости и плотности.

Преимущество технологии – одновременно с возведением стен выполняется фасадная отделка и внутренняя. Не придётся дополнительно проводить облицовку фундамента.

Что такое опалубка, ее особенности

Чтобы после заливания фундамент получил корректную форму, применяются разнообразные материалы, из которых производится сборка соответствующей конструкции, что и является опалубкой. В большинстве случаев при ее сооружении используется дерево, но кроме него есть и другие варианты, что позволяют добиться желаемого результата, обладающего высокими техническими показателями. Сама же опалубка выполняет ряд следующих функций:

Разновидности опалубок для ленточного фундамента

В основном используется одна из двух видов конструкции – разборная или несъемная. Каждый из вариантов обладает собственными преимуществами и недостатками, которые необходимо учитывать при выборе, ввиду чего нужно рассмотреть обе опалубки более подробно:

Обратите внимание! Неразборные конструкции выполняют теплоизоляционную функцию, обеспечивая защиту фундамента от воздействия низких температур.

Если в месте возведения основания здания не происходит осыпания грунта, а также он обладает оптимальной прочностью и вязкостью, то можно выполнить заливание бетонного раствора непосредственно в предварительно выкопанную траншею для него без создания опалубки, благодаря чему удается снизить расходы материала, а соответственно и общие затраты.

Копка траншеи и укладка подушки

Под ленточный фундамент можно выкопать траншею, не использую спецтехнику. На это может уйти много часов, но можно и нанять экскаватор, который справится с работой гораздо быстрее, чем, если копать траншею лопатой. Лопата в любом случае пригодится, так как придется ровнять стены траншеи и выбросить со дна осыпавшийся грунт.

Опалубку фундамента устанавливают двумя способами: на подушку или ее нижняя часть устанавливается ниже. Для подушки берется гравий с песком и укладывается на дно траншеи толщиной 15-20 см. Подушку рекомендуется утрамбовывать, для этого можно сделать трамбовку из небольшого обрезка бревна, прибив к нему ручку.

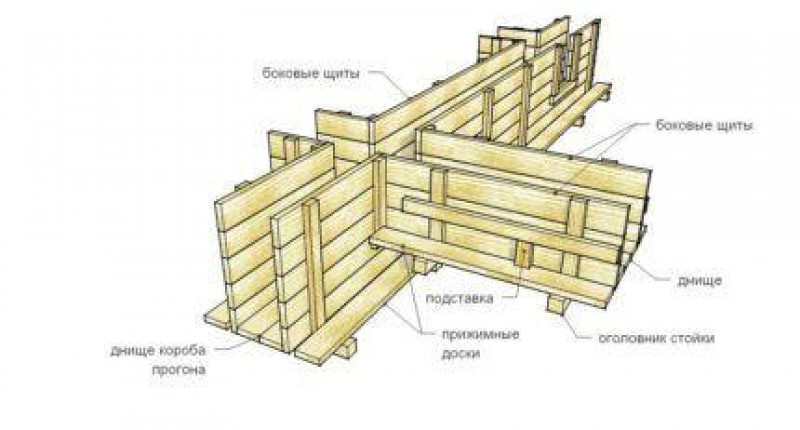

Элементы конструкции и материал

Составляющие элементы вспомогательной конструкции для оснований

Опалубка состоит из нескольких основных элементов:

Опалубка для ленточного фундамента может производиться из древесины. Самый доступный и дешевый материал, устройство простое и сделать каркас может любой человек своими руками с использованием подручных инструментов. Для производства опалубки в частных условиях используется фанера толщиной до 15 мм или обрезная доска толщиной 40 мм. В этом случае легче не только провести строительство ленточного фундамента, но и правильно провести расчет необходимого количества материалов.

Металлические заводские конструкции прочные и надежные. Отличаются долговечностью и многоразовым использованием, но из-за своей большой массы их тяжело транспортировать. Правильно установить такие щиты могут только строители с опытом. Расширение ленты недопустимо.

Пластиковая опалубка или из пенопропилена легкая, компактная, дорогая и универсальная. Отлично подходит для возведения несущих стен и перекрытий, а также при заливке ленточного фундамента. Пластик и пенопласт – это искусственная теплоизоляция, расчет делается прямо на месте, а щиты можно обрезать под свои размеры. Также по такой готовой ровной поверхности легко сделать обустройство цоколя.

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Опалубочная конструкция из досок и фанеры

Правильно соединённые в щиты не должны иметь между собой щелей. Для крепления деревянных щитов устанавливается система стяжек, распорок, укосов, хомутов и упоров.

Установка опалубочной конструкции должна производиться таким образом, чтобы её внутренняя поверхность не имела никаких выступов, а была гладкой и ровной. Разработанные типовые технологии сборки дощатой или фанерной опалубки для фундаментов рекомендуют использовать для щитов доски и фанеру толщиной не менее 10 мм.

К каркасу из бруса крепится фанера толщиной не менее 10 мм

Если фундамент имеет большую ширину, то боковое давление бетона могут выдержать щиты из досок толщиной от 30 до 40 мм. Обрамление щитов и рёбра жёсткости готовят из деревянного бруса сечением 40Х60 мм. Крепёж ограждающих конструкций делают из остатков досок и бруса. Также используют иные подходящие материалы.

После установки деревянных или фанерных щитов тщательно проверить поверхность опалубки на предмет обнаружения щелей и неровностей. В случае обнаружения таковых, нужно их устранить.

Сначала нарезают доски и фанеру по размерам щитов. На разложенные бруски выкладывают доски или листы фанеры. Затем гвоздями или саморезами соединяют все элементы. Готовые плоскости обрамляют брусом и крепят на них рёбра жёсткости. Для крепления опалубки необходимо выбирать только качественную арматуру

После этого укрупнённые элементы устанавливают в проектное положение и приступают к установке крепежа. По линии установки опалубки кладут опорные доски, заострённые нижние концы опорных брусьев упирают в грунт, а верхние концы удерживают опалубку.

По всему периметру разметки ставят стенки ограждения, фиксируя их равномерно распределённым крепежом. Щиты соединяют между собой отрезками бруса, используя гвозди или саморезы. Противоположные стенки ограждения соединяют хомутами П – образной формы. Хомуты готовят из досок и бруса.

Такие конструкции не дают стенкам опалубки разойтись под давлением залитой бетонной смеси. С внешней стороны устанавливают укосы из бруса, который заострённой частью упирается в грунт, а другим концом поддерживает верхнюю часть щита.

Снятые дощатые щиты могут быть разобраны на доски и брусья, затем их используют на других работах. Демонтированные фанерные листы могут быть применять снова для устройства фундамента на другом объекте.

Съемная опалубка из деревянных досок

Очистите строительную площадку от мусора и всего, что способно помешать выполнению дальнейших мероприятий.

Второй шаг

Разметьте площадку по требованиям предварительно подготовленного проекта.

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Важно, чтобы в конструкции не было крупных щелей. Заделывайте зазоры подходящими подручными материалами. В данном случае большой считается щель шириной более 4-5 мм – такого промежутка будет вполне достаточно для утечки бетонного раствора.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.
